W nowoczesnych fabrykach roboty automatycznie sortują, odmierzają i pakują żywność. Czujniki kontrolują jakość produktów, a precyzyjne ramiona umieszczają je w opakowaniach, zamykają je i naklejają etykiety. Systemy komputerowe nadzorują cały proces, wykrywając uszkodzenia oraz błędy. Za pomocą tego pakowanie przebiega szybko, higienicznie i bez bezpośredniego udziału człowieka, który jedynie programuje oraz kontroluje pracę maszyn.
Roboty pakujące żywność pracują tam, gdzie liczy się powtarzalność, tempo oraz ograniczenie kontaktu produktu z otoczeniem. Same ramiona automatyczne nie umożliwiają jednak bezpieczeństwa mikrobiologicznego. O higienę całego procesu dbają także chwytaki, dozowniki, przenośniki, powierzchnie robocze i systemy mycia. Znaczenie ma sposób zaprojektowania każdego elementu, dobór materiałów oraz możliwość szybkiego usunięcia resztek produktu. Temat jest ważny dla zakładów przetwórstwa, producentów dań gotowych, piekarni, mleczarni i firm pakujących produkty sypkie.
Właściwie zaprojektowane stanowisko ogranicza ryzyko zanieczyszczeń, ułatwia kontrolę sanitarną i pomaga utrzymać stabilną jakość pakowanej żywności.
Roboty pakujące żywność a higieniczna konstrukcja stanowiska
W strefie produkcyjnej stosuje się rozwiązania o konstrukcji ograniczającej powstawanie zakamarków.
Gładkie powierzchnie, zaokrąglone krawędzie i ograniczona liczba połączeń utrudniają osadzanie się tłuszczu, pyłu oraz wilgotnych pozostałości. Elementy mające kontakt z produktem powinny być wykonane z materiałów odpornych na korozję, detergenty i częste mycie. Ważne jest także oddzielenie napędów, przewodów oraz smarów od strefy, w której znajduje się żywność. Chwytaki dopasowuje się do kształtu i delikatności produktu. Dla pieczywa lub świeżych wyrobów stosuje się powierzchnie, które nie powodują zgniatania i są łatwe do demontażu. Przy produktach pakowanych chwytak może przenosić opakowania bez bezpośredniego kontaktu z obecnością. Dozownik musi jednak ograniczać zaleganie produktu w rurach, zaworach i komorach.
Ma to znaczenie przede wszystkim przy sosach, kremach, farszach i masach lepkich.
Najważniejsze cechy higienicznego wyposażenia obejmują:
- gładkie, nieporowate powierzchnie bez trudno dostępnych szczelin,
- materiały odporne na korozję i środki myjące,
- łatwy demontaż części kontaktujących się z żywnością,
- ochronę napędów oraz instalacji przed wodą i pozostałościami produktu.
Chwytaki i dozowniki w procesie pakowania żywności
Higiena zależy od budowy urządzeń, od ich codziennego użytkowania. Chwytak powinien być czyszczony po kontakcie z produktem, szczególnie gdy zmienia się asortyment lub występują alergeny.
Części wymienne, takie jak przyssawki, palce chwytające czy uszczelnienia, muszą zachowywać właściwości w czasie mycia i nie mogą tworzyć miejsc, w których gromadzi się wilgoć. Dozowniki projektuje się z uwzględnieniem lepkości, temperatury i struktury produktu. Innego rozwiązania wymaga płynny sos, a innego kawałkowa mieszanka lub produkt sypki. Zawory i dysze powinny ograniczać kapanie, rozprysk oraz cofanie się masy do instalacji.
W wielu układach stosuje się procedury mycia obiegowego albo szybki demontaż elementów do czyszczenia ręcznego.
| Element wyposażenia | Zagrożenie higieniczne | Rozwiązanie konstrukcyjne |
|---|---|---|
| Chwytak | Resztki produktu na powierzchni roboczej | Gładkie nakładki i łatwy demontaż |
| Dozownik | Zaleganie masy w komorze lub dyszy | Odpowiedni kształt kanałów i zaworów |
| Uszczelnienia | Nieszczelność oraz gromadzenie wilgoci | Materiały dopuszczone do kontaktu z żywnością |
| Osłony robota | Wnikanie wody do napędów | Szczelna obudowa i kontrolowany odpływ |
Przed uruchomieniem linii trzeba sprawdzić: czy wszystkie powierzchnie kontaktowe są czyste, czy uszczelnienia nie są uszkodzone, czy elementy zostały prawidłowo zamontowane oraz czy po myciu nie pozostała wilgoć.
Sucha i uporządkowana strefa pakowania ułatwia utrzymanie właściwych warunków sanitarnych.
Chwytaki i układy dozujące w robotach pakujących żywność

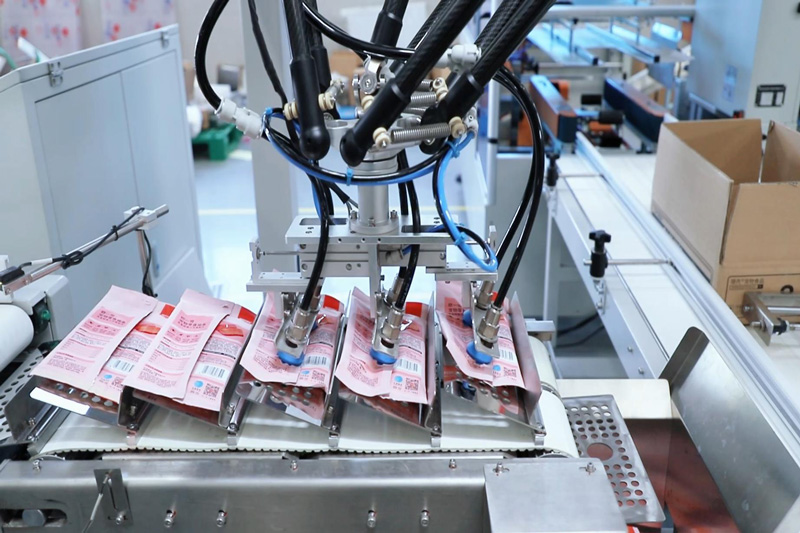

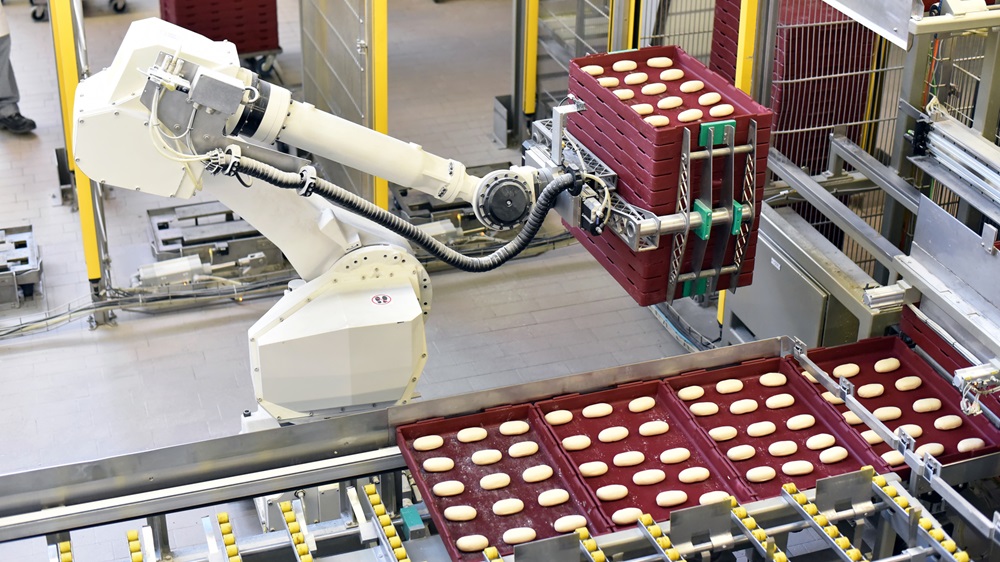

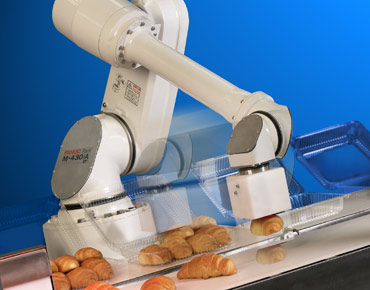

Robot pakujący pobiera produkt z przenośnika, orientuje go i umieszcza w opakowaniu z powtarzalną dokładnością. Za tę operację odpowiada głowica robocza dopasowana do kształtu, masy, wilgotności i delikatności żywności. Dla pieczywa, ciastek lub produktów porcjowanych stosuje się chwytaki mechaniczne, pneumatyczne albo podciśnieniowe. Elementy kontaktujące się z żywnością wykonuje się z materiałów odpornych na korozję i łatwych do mycia.
Dozowanie może odbywać się objętościowo, wagowo lub na podstawie liczby sztuk.
Układ sterowania używa sygnałów z wag kontrolnych, czujników obecności oraz kamer przemysłowych. Precyzja podawania zależy od robota, lecz także od stabilnego przepływu produktów na transporterze. Nierównomierne rozmieszczenie, sklejanie się artykułów albo zmienna temperatura mogą powodować błędy pobierania i odkładania.
🤖 Jak robot rozpoznaje i chwyta delikatne produkty?

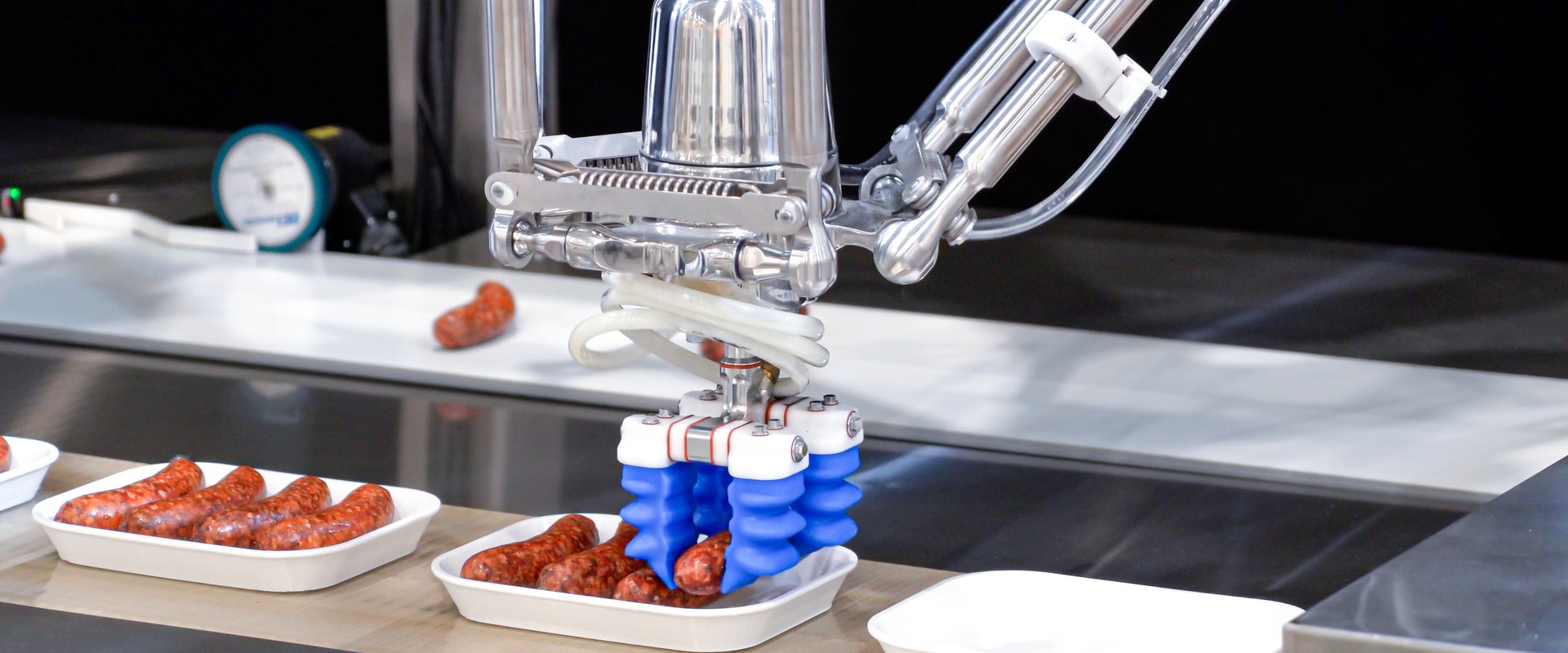

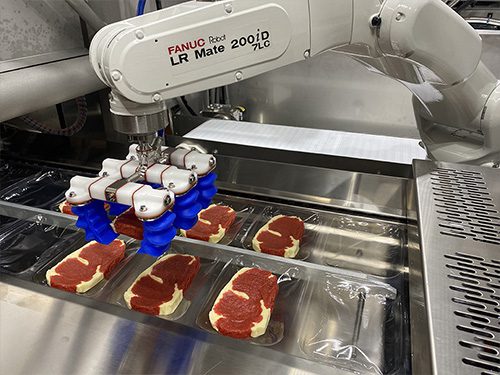

Kamera przemysłowa określa położenie produktu, a oprogramowanie przekazuje robotowi współrzędne pobrania. Chwytak może zmieniać siłę docisku, aby nie kruszyć ciastek, nie deformować owoców i nie uszkadzać folii. Przy produktach sypkich lub lepkich stosuje się specjalne powierzchnie robocze, szybkie układy czyszczenia oraz konstrukcje ograniczające gromadzenie resztek.
Jak dopasować system dozowania do rodzaju żywności?

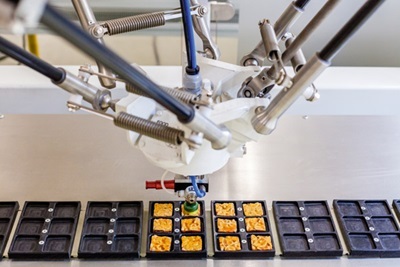

Dla pojedynczych sztuk dobrze daje efekt system pick and place, w którym robot pobiera określoną liczbę produktów i układa je w tacce, kartoniku albo woreczku.
Produkty o nieregularnym kształcie wymagają kamer, elastycznego rozmieszczenia chwytaków i algorytmów wykrywających ich orientację. Gdy liczy się masa porcji, robot może współpracować z wagą dynamiczną lub dozownikiem wielogłowicowym. Taki układ koryguje ilość produktu przed zamknięciem opakowania. Dla sosów, kremów, dań gotowych czy produktów sypkich stosuje się pompy
Kontrola higieny i jakości na zautomatyzowanej linii obejmuje podobnie jak bezpieczeństwo produktui stabilność procesu pakowania.
Kontrola higieny i jakości żywności w zrobotyzowanych liniach pakujących
Roboty przemysłowe ograniczają kontakt produktu z personelem, lecz nie eliminują ryzyka zanieczyszczeń. Konstrukcja stanowisk, sposób mycia, dobór materiałów oraz organizacja ruchu pracowników muszą wspierać wymagania higieniczne.
Powierzchnie mające kontakt z żywnością powinny być gładkie, odporne na środki czyszczące i pozbawione miejsc, w których gromadzą się resztki lub wilgoć.
Kontrola zaczyna się od strefowania zakładu. Oddziela się obszary surowca, obróbki i produktu gotowego, a przepływ opakowań oraz personelu prowadzi tak, aby ograniczyć krzyżowanie dróg. Czujniki, systemy wizyjne, kontrolery masy i detektory metalu pozwalają wykrywać nieprawidłowości bez zatrzymywania całego procesu. Higieniczna konstrukcja urządzeń musi ułatwiać mycieinspekcję i szybkie usuwanie pozostałości. Dotyczy to ram robotów, chwytaków, przenośników, zgrzewarek oraz elementów dozujących. Program czyszczenia powinien określać używane preparaty, kolejność czynności, częstotliwość kontroli i sposób potwierdzania wykonania zadania.
Najważniejsze punkty nadzoru na linii pakującej:
- czystość chwytaków, przenośników i powierzchni kontaktowych,
- szczelność opakowania oraz poprawność zgrzewu,
- zgodność masy, etykiety i daty przydatności,
- wykrywanie ciał obcych przez systemy inspekcyjne,
- rejestracja alarmów, odrzuceń i działań korygujących.
Automatyzacja ułatwia identyfikowalność partii. Dane z czujników i sterownika można łączyć z dokumentacją produkcyjną, co pomaga ustalić moment wystąpienia odchylenia oraz zakres potencjalnie zagrożonego produktu. Procedury HACCP powinny uwzględniać także awarie robotów, przerwy w pracy i ręczne interwencje operatorów. Jak ograniczyć ryzyko alergenne w czasie pakowania? Należy rozdzielać produkty, planować kolejność zleceń, stosować zwalidowane mycie i kontrolować przezbrojenia.

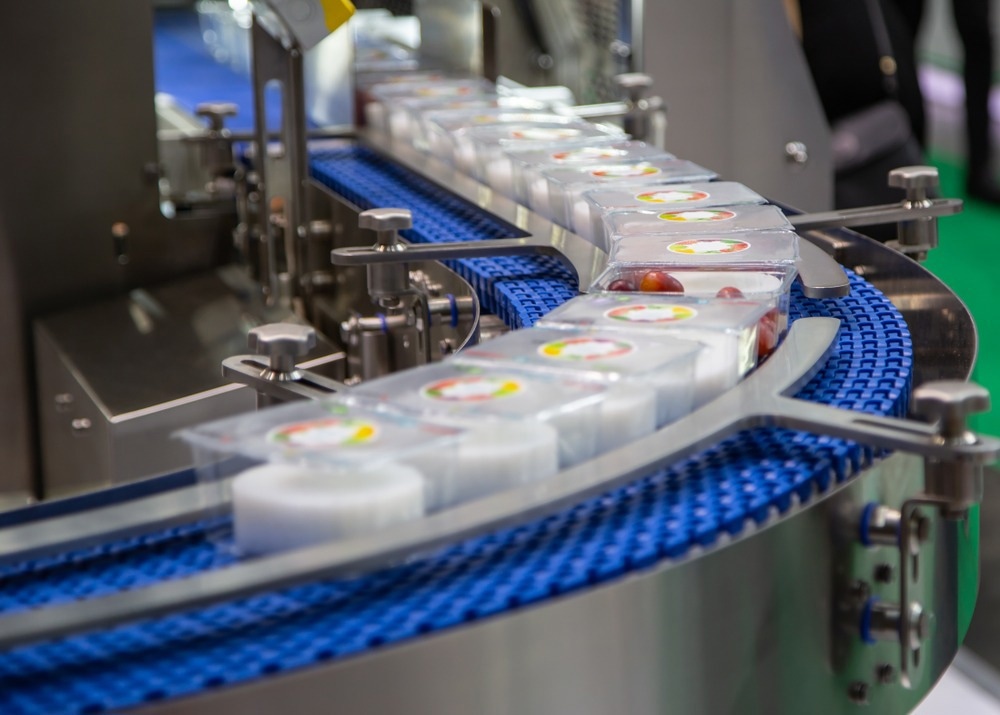

Jak sprawdzać skuteczność czyszczenia? Przez inspekcję wizualną, kontrolę zapisów oraz odpowiednio dobrane metody weryfikacji powierzchni i procesu. Roboty pakujące wykrywają uszkodzone opakowania żywności, łącząc systemy wizyjne, czujniki i mechanizmy automatycznego odrzutu. Kamera przemysłowa sprawdza wygląd produktu przed umieszczeniem go w kartonie, na tacce lub w zbiorczym opakowaniu. Analizuje kształt, kolor, położenie etykiety oraz obecność deformacji.
Kontrola obejmuje między innymi pęknięte kubki, wgniecione puszki, rozszczelnione woreczki, zabrudzone folie i nieprawidłowo zgrzane krawędzie. Oprogramowanie porównuje obraz każdego produktu z zapisanym wzorcem prawidłowego opakowania.
Jeśli wykryje odstępstwo, sterownik przekazuje sygnał do robota, który usuwa wadliwy egzemplarz z linii.
Jak roboty pakujące wykrywają uszkodzone opakowania za pomocą obrazu i czujników?
Kamery pracują przy kontrolowanym oświetleniu, za pomocą czego łatwiej wychwytują rysy, nieszczelności i fałdy materiału.

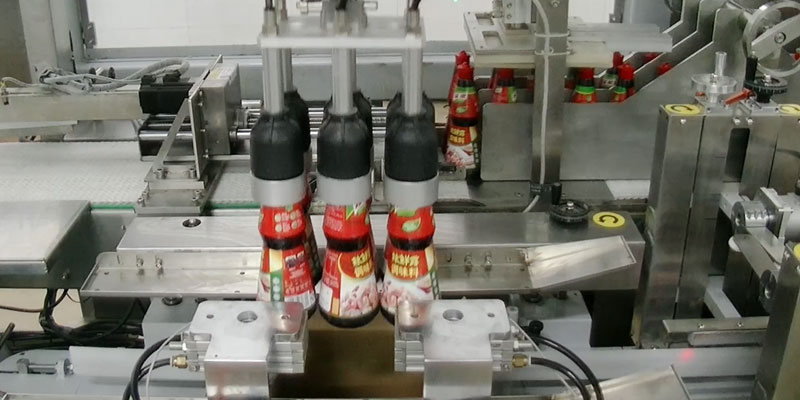

Czujniki obecności sprawdzają kompletność opakowania, a systemy wagowe mogą wykryć brak produktu lub nieprawidłową masę. Dla butelek i słoików kontrola obejmuje także położenie nakrętki oraz stan zamknięcia.
Jak przebiega odrzucanie wadliwych produktów z linii pakującej?
Po rozpoznaniu defektu system przypisuje produkt do kategorii niezgodnych. Robot może zatrzymać go chwytakiem, zepchnąć na boczny tor albo skierować do zamkniętego pojemnika kontrolnego. Sposób działania zależy od rodzaju opakowania, tempa transportera i wymagań sanitarnych. Delikatne produkty wymagają chwytaków, które nie powodują dodatkowych odkształceń, jednak cięższe kartony mogą być przemieszczane przez popychacze lub układy pneumatyczne. Wykrywanie uszkodzonych opakowań żywności często obejmuje także kontrolę zgrzewu.
Kamera ocenia szerokość i ciągłość zamknięcia, a specjalistyczne czujniki mogą wykrywać nieszczelności niewidoczne gołym okiem.
W niektórych liniach stosuje się także termowizję, czujniki ciśnienia lub kontrolę obecności gazu ochronnego, gdy produkt jest pakowany w atmosferze modyfikowanej. Najważniejsza jest współpraca inspekcji z robotem pakującym. Samo wykrycie wady nie wystarcza: system musi jeszcze zarejestrować pozycję produktu, zsynchronizować ją z przenośnikiem i bezpiecznie usunąć opakowanie bez zakłócania pracy całej linii.
