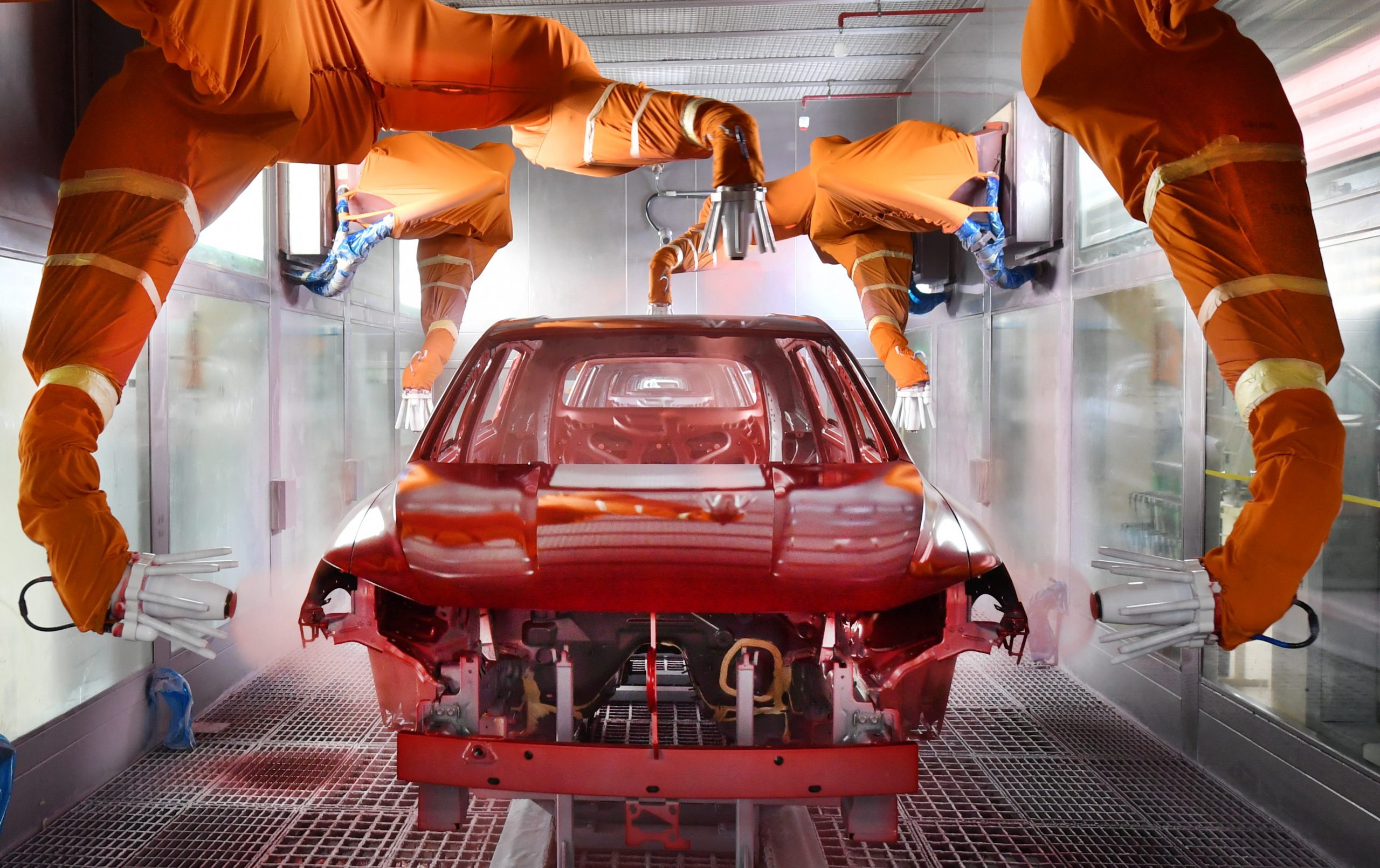

Roboty malują samochody w specjalnych kabinach, gdzie panują stała temperatura i czystość. Najpierw dokładnie przygotowują powierzchnię, a następnie równomiernie nakładają warstwy podkładu, lakieru oraz bezbarwnej powłoki ochronnej. Z pomocą czujnikom i zaprogramowanym ruchom roboty zużywają właściwą ilość farby, ograniczają straty i umożliwiają identyczną jakość każdego pomalowanego pojazdu.
Roboty malujące samochody zmieniają sposób organizacji pracy w lakierniach przemysłowych i zakładach produkujących nadwozia. Są przeznaczone przede wszystkim do powtarzalnych zadań, w których liczy się stabilny ruch, równomierne nanoszenie materiału oraz ograniczenie kontaktu operatora z oparami lakierniczymi.
Zagadnienie zainteresuje podobnie jak osoby związane z automatyką przemysłowąi technologów lakierni, konstruktorów linii produkcyjnych oraz właścicieli zakładów analizujących modernizację stanowiska. Skuteczność takiego rozwiązania zależy od samego ramienia robota. Znaczenie mają także przygotowanie karoserii, parametry pistoletu natryskowego, wentylacja kabiny, rodzaj powłoki i sposób kontroli gotowego elementu.
Roboty malujące samochody: ruch ramienia i sterowanie natryskiem

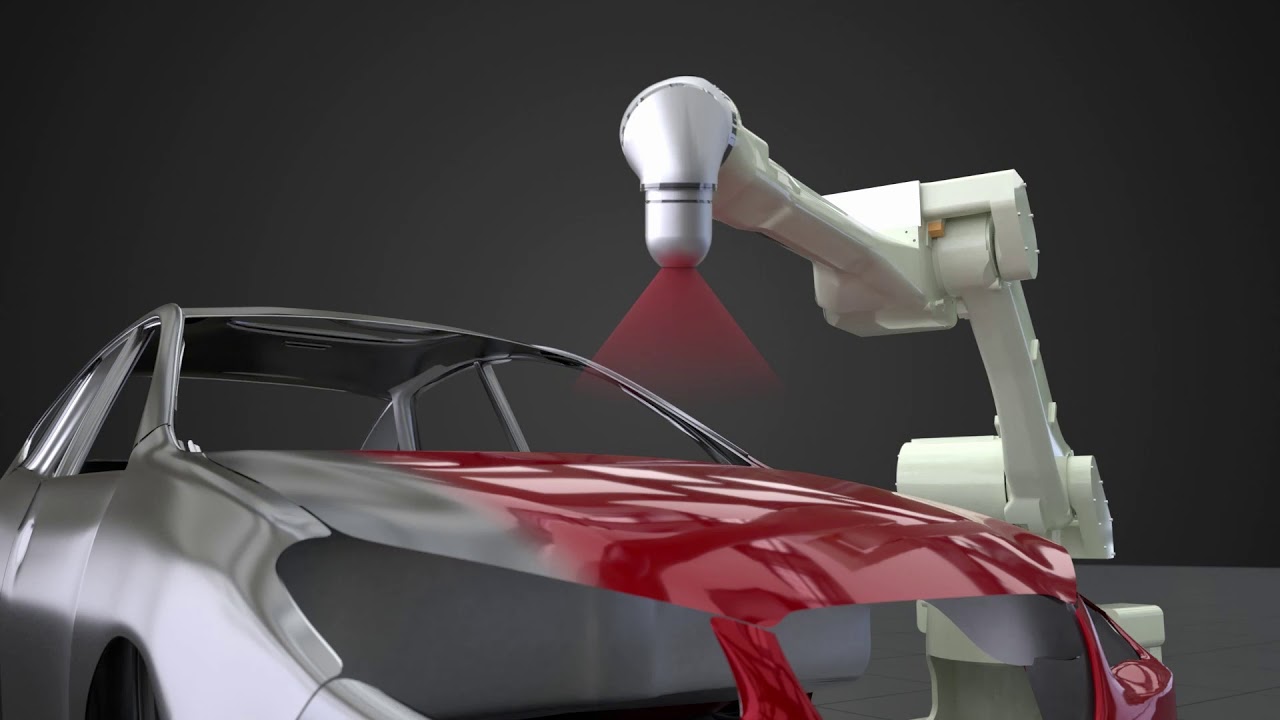

Robot lakierniczy porusza pistoletem według zaprogramowanej trajektorii dopasowanej do geometrii nadwozia. Oprogramowanie określa położenie końcówki roboczej, prędkość przejazdu, kąt ustawienia dyszy oraz moment rozpoczęcia i zakończenia natrysku. Ramię musi zachować możliwie stałą odległość od powierzchni, ponieważ jej zmiana wpływa na grubość warstwy, rozlewność i wygląd powłoki. Często sterowanie obejmuje parę współpracujących parametrów:
- prędkość przesuwu ramienia nad karoserią,
- odległość dyszy od lakierowanego elementu,
- kąt natrysku względem płaszczyzny blachy,
- szerokość strumienia materiału,
- ciśnienie powietrza rozpylającego,
- wydajność podawania lakieru,
- czas nakładania kolejnych przejść.

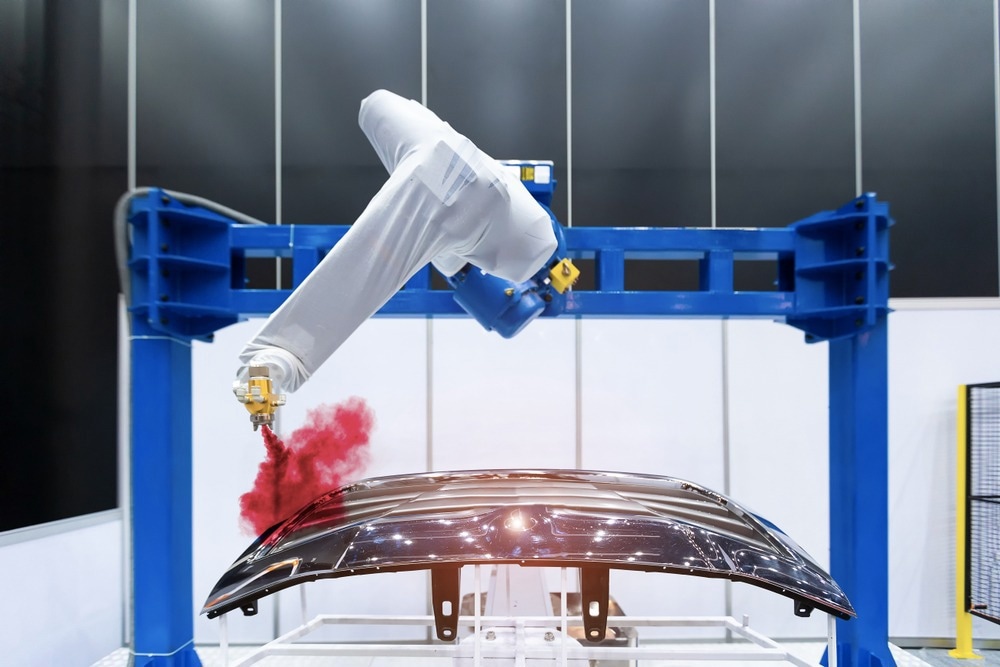

Trajektoria nie jest identyczna dla maski, drzwi i zderzaka. Elementy o dużych, płaskich powierzchniach wymagają płynnych przejazdów z kontrolowanym zakładem, jednak przetłoczenia, krawędzie i wnęki zwiększają ryzyko miejscowego przegrubienia lub niedomalowania. Dlatego roboty malujące samochody korzystają z zapisanych programów dla konkretnych modeli albo z systemów, które rozpoznają położenie elementu i korygują ruch.
| Obszar pracy | Typowe zagrożenie | Kontrola procesu |
|---|---|---|
| Duże płaszczyzny | Nierówna grubość warstwy | Stała prędkość i zakład przejść |
| Krawędzie | Przegrubienie lub zacieki | Zmiana kąta oraz wydajności natrysku |
| Wnęki i przetłoczenia | Niedomalowanie | Osobna trajektoria robocza |
| Strefy łączenia elementów | Widoczna różnica odcienia | Kontrola parametrów materiału |
Kontrola jakości lakieru po pracy robota
Sama powtarzalność ruchu nie gwarantuje najlepszej powierzchni. Kontrola jakości obejmuje ocenę krycia, jednolitości koloru, połysku, struktury oraz obecności wad, np. zacieki, kratery, pył lub efekt skórki pomarańczowej.
Sprawdza się także, czy warstwa odpowiednio przylega do podłoża i czy kolejne etapy procesu nie naruszyły wcześniej naniesionej powłoki. W wielu liniach produkcyjnych stosuje się czujniki monitorujące położenie nadwozia, przepływ materiału i warunki w kabinie. Operator może także analizować obraz powierzchni po suszeniu, porównując go z wymaganym wzorcem. Odchylenie nie zawsze oznacza błąd robota: przyczyną może być zabrudzenie dyszy, niewłaściwa lepkość lakieru, zużycie elementu rozpylającego albo niedokładne przygotowanie karoserii.

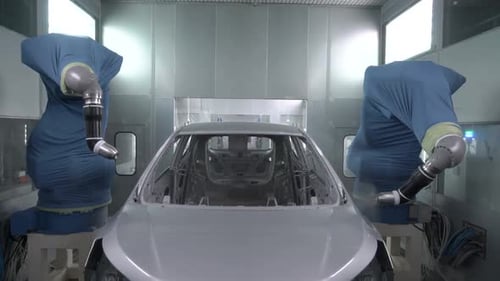

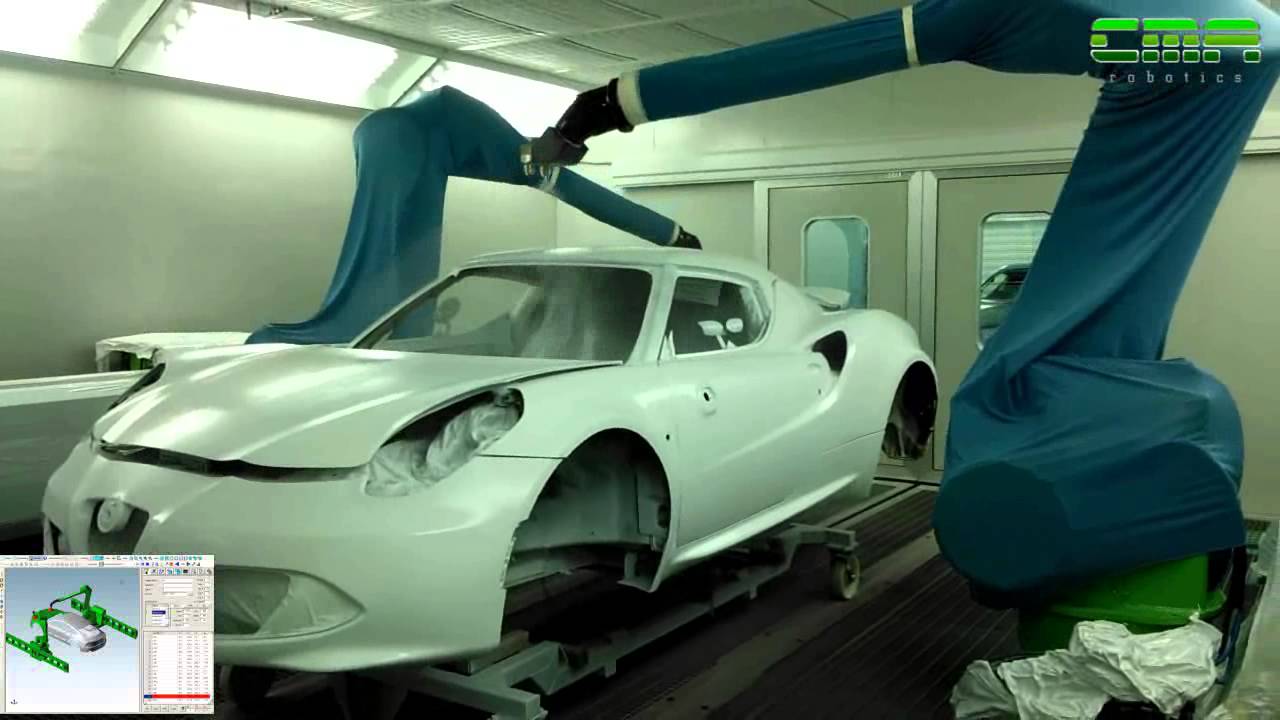

Ruch robotów lakierniczych wokół karoserii samochodu

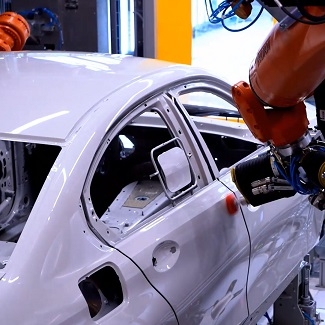

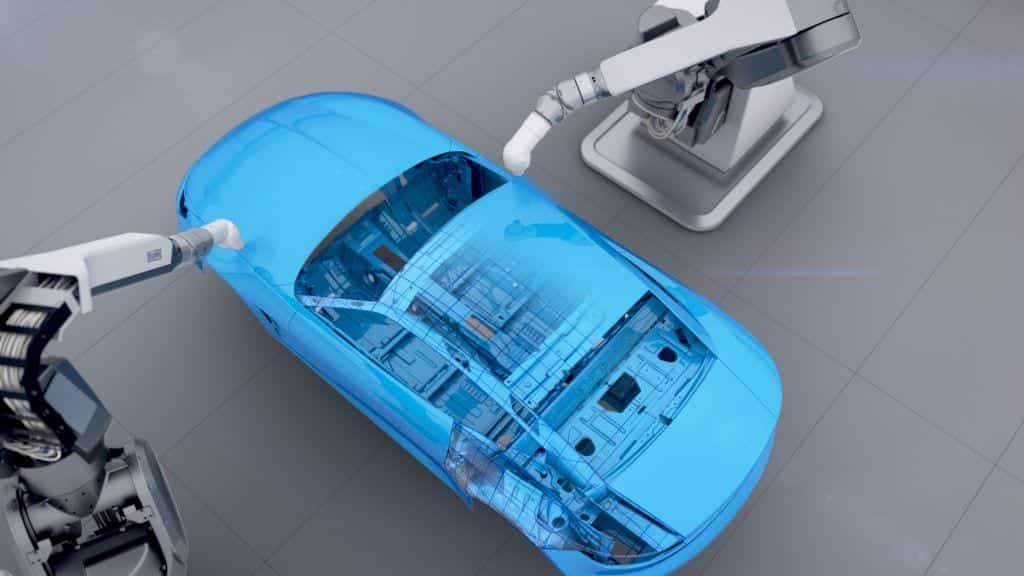

Robot malarski prowadzi pistolet natryskowy po zaprogramowanej trajektorii, dopasowanej do kształtu nadwozia. Układ ramienia wykorzystuje parę osi obrotu, za pomocą czego dysza może przemieszczać się wzdłuż drzwi, błotników, maski, dachu i elementów o nieczęstej geometrii. Sterownik oblicza położenie końcówki roboczej na podstawie modelu karoserii oraz ustalonego punktu narzędzia, określanego jako TCP.
Ruch nie polega na prostym przesuwaniu pistoletu po linii. Robot równocześnie zmienia orientację dyszy, utrzymuje odpowiedni dystans od lakierowanej powierzchni i kontroluje prędkość przejazdu.
Przy krawędziach oraz przetłoczeniach tor może zostać spowolniony lub zmodyfikowany, aby ograniczyć ryzyko nierównego krycia. Precyzyjna trajektoria decyduje o równomierności warstwy lakieru, a o szybkości pracy urządzenia.
Karoseria jest ustawiana na stabilnym transporterze lub uchwycie, którego pozycja musi być znana systemowi sterowania. Jeśli nadwozie zmieni położenie, robot może otrzymać skorygowane dane z czujników albo zatrzymać cykl.
W zaawansowanych stanowiskach wykorzystywane są systemy rozpoznawania położenia, skanowania profilu oraz kontroli obecności elementów.
Jak sterownik utrzymuje prawidłowy tor natrysku?
Sterownik łączy dane o geometrii auta z parametrami procesu: prędkością ruchu, przepływem materiału, kątem ustawienia pistoletu i kolejnością malowania paneli. Trajektorie są dzielone na odcinki, a przejścia między nimi wygładzane, aby uniknąć gwałtownych zmian kierunku. Koordynacja osi zapobiega także sytuacji, w której ramię zbliża się do kabiny, uchwytu albo innego urządzenia.
Jak ruch robota wpływa na jakość powłoki lakierniczej?
Jednostajny przejazd ogranicza powstawanie zacieków, prześwitów i różnic w połysku. Znaczenie ma także właściwe nakładanie kolejnych pasów natrysku. Robot może prowadzić pistolet po równoległych ścieżkach, zmieniać kierunek na sąsiednim panelu i zachowywać zaprogramowane zakładki między przejściami. Program uwzględnia miejsca wymagające osobnego podejścia, na przykład wnęki, słupki, krawędzie drzwi oraz okolice klamek.
Lakierowanie karoserii przez roboty wymaga stałego nadzoru, ponieważ nawet niewielkie odchylenie parametrów może wpłynąć na wygląd i ochronę nadwozia.
Kontrola jakości lakieru nakładanego przez roboty na samochody
Proces rozpoczyna się od sprawdzenia przygotowania powierzchni. Karoseria musi być oczyszczona, odtłuszczona i wolna od pyłu, wilgoci oraz pozostałości po obróbce.
Robot lakierniczy używa zaprogramowanej trajektorii, lecz jakość powłoki zależy także od ustawień dyszy, ciśnienia, temperatury materiału i prędkości prowadzenia ramienia. Kontrolerzy oceniają równomierność aplikacji oraz zgodność koloru z ustalonym wzorcem. Analizują także miejsca szczególnie trudne, takie jak krawędzie drzwi, przetłoczenia, słupki i wnęki. Równomierna grubość powłoki ogranicza ryzyko zacieków, prześwitów i przedwczesnej utraty ochrony antykorozyjnej.
Najczęściej sprawdzane parametry jakości lakieru:
- jednolitość koloru i stopień połysku na całej powierzchni,
- grubość warstwy podkładowej, bazowej i bezbarwnej,
- brak zacieków, pęcherzy, kraterów, wtrąceń oraz suchego natrysku,
- przyczepność powłoki do podłoża po utwardzeniu.
Pomiar może obejmować badanie grubości powłoki, kontrolę wizualną w odpowiednim oświetleniu oraz zestawienie odcienia z elementami wzorcowymi.

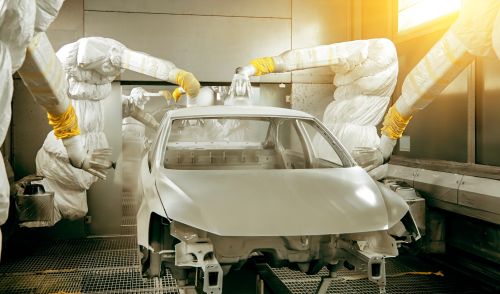

Wykrycie niezgodności pozwala skorygować parametry robota, stan materiału lakierniczego albo warunki panujące w kabinie. Istotne są także filtry powietrza, czystość urządzeń i stabilna temperatura, ponieważ zanieczyszczenia mogą osiadać na świeżej warstwie.
Jak robot utrzymuje powtarzalność lakierowania?
Wykonuje zaprogramowane ruchy z kontrolowaną prędkością, odległością od karoserii i kątem natrysku.
Co powoduje różnice w odcieniu lakieru? Wpływają na nie między innymi przygotowanie podłoża, parametry natrysku, mieszanie materiału i warunki suszenia. Czy kontrola obejmuje także utwardzoną powłokę? Tak, daje efekt jej wygląd, grubość, połysk oraz przyczepność do powierzchni nadwozia.
Roboty wykrywają zacieki na lakierze samochodu dzięki połączeniu kamer przemysłowych, kontrolowanego oświetlenia i oprogramowania analizującego obraz.
Zamiast oceniać karoserię tak jak człowiek, system szuka zmian w odbiciu światła, kształcie powierzchni oraz ciągłości powłoki. Zacieki po malowaniu mają najczęściej postać wydłużonych smug, nierówności albo obszarów o innym połysku, dlatego mogą zostać odróżnione od prawidłowo naniesionego lakieru.
Jak roboty wykrywają zacieki na lakierze samochodu za pomocą obrazu i światła?
Na stanowisku kontroli karoseria jest oświetlana z określonych kierunków. Lampy mogą emitować światło rozproszone, liniowe lub spolaryzowane, aby uwidocznić refleksy powstające na gładkiej powierzchni.
Kamera rejestruje panel pod różnymi kątami, a algorytm porównuje uzyskany obraz z oczekiwanym wzorem odbicia. Jeżeli na drzwiach, błotniku lub masce występuje zgrubienie, zapadnięcie albo zastygła strużka lakieru, odbicie światła zostaje miejscowo zniekształcone. Program analizuje długość i kierunek smugi, jej kontrast, krawędzie oraz przejście między obszarem prawidłowym a wadliwym. W bardziej zaawansowanych systemach stosuje się także pomiar profilu powierzchni. Czujnik ocenia wtedy kolor i połysk, lecz także niewielkie odchylenia geometrii powłoki. Najważniejsze jest powtarzalne oświetlenie, ponieważ nawet drobna zmiana cienia może utrudnić odróżnienie zacieku od zwykłego refleksu. Z tego powodu robot lub portal kontrolny porusza kamerą według ustalonej ścieżki, a stanowisko ogranicza wpływ światła zewnętrznego.
Jak system odróżnia zaciek od zabrudzenia lub naturalnego refleksu?
Oprogramowanie używa cech zapisanych w modelu kontroli: typowego połysku, koloru bazowego, kształtu elementu i dopuszczalnych odchyleń. Zabrudzenie często ma nieczęste granice, jednak zaciek tworzy charakterystyczną smugę zgodną z kierunkiem spływania materiału. Analiza kilku ujęć pomaga ograniczyć liczbę błędnych wskazań. Po wykryciu podejrzanego miejsca system zaznacza jego położenie i przekazuje informację do kontroli jakości. Pracownik może wtedy sprawdzić panel ręcznie, wykonać polerowanie albo skierować element do ponownego lakierowania. Tak działa automatyczna inspekcja, która nie zastępuje całkowicie specjalisty, lecz szybko wskazuje miejsca wymagające dokładniejszej oceny.
