Lutowanie twarde czy miękkie to ważny dylemat w każdym projekcie spawalniczym, gdzie dobór metody zależy od temperatury topnienia stopu lutowniczego i wytrzymałości połączenia. Lutowanie miękkie, z temperaturą poniżej 450°C (zgodnie z normą AWS C3.2), daje efekt w delikatnych aplikacjach, jak montaż układów scalonych w elektronice. Jednak lutowanie twarde, powyżej 450°C, zapewnia szczelność pod ciśnieniem, np. w instalacjach miedzianych HVAC. Różnice między lutowaniem twardym a miękkim obejmują nie wyłącznie parametry termiczne, ale i skład chemiczny: miękkie stopy jak Sn-Ag-Cu (SAC305, wolne od ołowiu od 2006 r. wg dyrektywy RoHS) kontrastują z twardymi, jak Cu-Ag-P czy Ag-Cu-Zn. Wybranie wpływa na trwałość – połączenia twarde wytrzymują do 2000°C bez utraty integralności.
Jakie czynniki decydują o lutowaniu twardym czy miękkim w Twoim projekcie?
Aby dokonać trafnego wyboru, przeanalizuj wymagania projektu. Flux lutowniczy (aktywator chemiczny) w lutowaniu kapilarnym musi być dobrze dostosowany do podłoża, np. kwasowy dla miedzi w metodzie twardej. Pytanie brzmi: lutowanie twarde czy miękkie dla Twojej aplikacji? Podstawowe kryteria w formie listy:
- Temperatura pracy: miękkie do 150°C (elektronika), twarde powyżej (silniki, turbiny).
- Wytrzymałość mechaniczna: twarde daje 60-70% wytrzymałości podłoża, miękkie tylko 30-40%.
- Koszt i czas: miękkie tańsze o 20-30%, ale twarde szybsze w produkcji seryjnej.
- Środowisko: twarde odporne na korozję w warunkach wilgotnych (np. morskie instalacje).
W rzeczywistości, lutowanie miękkie dominuje w naprawach smartfonów (ponad 80% rynku wg danych IPC r.), w czasie gdy twarde stosuje się w lotnictwie – „Boeing 787 wykorzystuje je w przewodach paliwowych”.
| Cecha | Lutowanie miękkie | Lutowanie twarde |
|---|---|---|
| Temperatura topnienia | <450°C (np. 183-220°C) | >450°C (np. 600-800°C) |
| Przykładowe stopy | Sn-3Ag-0.5Cu (SAC305) | BCuP-2 (Cu-P 93-7%) |
| Wytrzymałość na ścinanie | 20-50 MPa | 100-250 MPa |
| Zastosowania | PCB, sensory | Rury, wymienniki ciepła |
| Koszt na kg | 50-100 zł | 200-500 zł |
Różnice między lutowaniem twardym i miękkim decydują o ich zastosowaniu w różnych branżach. Lutowanie miękkie wykorzystuje niskie temperatury, poniżej 450°C, co czyni je świetnym do delikatnych elementów. Z kolei lutowanie twarde wymaga wyższych temperatur, powyżej 450°C, dając trwalsze połączenia.
Lutowanie wodoodpornych połączeń LED w systemach oświetlenia zewnętrznego wymaga precyzji i odpowiednich materiałów. Ważne jest zastosowanie lutowia o odpowiedniej temperaturze topnienia oraz flux-u dającego trwałe dobranie. Po wykonaniu lutowania potrzebne jest zabezpieczenie złącza termokurczliwą rurką z klejem lub żywicą epoksydową. Zasadnicze jest to przy projektowaniu oświetlenia LED do oczka wodnego, gdzie ekspozycja na wilgoć jest stała.
Temperatura – ważny czynnik w różnicach między lutowaniem twardym i miękkim
W lutowaniu miękkim stosuje się stopy cyny i ołowiu, topniejące już przy 180-250°C, co umożliwia pracę z wrażliwymi materiałami jak układy elektroniczne. Temperatura lutowania twardego osiąga 600-1200°C, używając lutów na bazie srebra, miedzi czy niklu. Za pomocą tego omija się odkształceń w prostych połączeniach, ale wymaga precyzyjnego sprzętu, jak piece próżniowe. Przykładowo, w lutowaniu twardym w przemyśle lotniczym temperatury powyżej 800°C umożliwiają odporność na wibracje.
Wytrzymałość mechaniczna i szczelność
Połączenia lutowane miękko dają wytrzymałość do 50 MPa, wystarczającą dla instalacji hydraulicznych czy napraw AGD. Lut twardy osiąga 200-500 MPa, zbliżając się do spawu, co daje efekt w turbinach czy wymiennikach ciepła. Wyższa twardość lutu zapobiega pękaniu pod obciążeniem termicznym.
Lutowanie twarde przewyższa miękkie pod względem odporności na korozję i zmęczenie materiału. W rzeczywistości, w rurociągach gazowych lut miękki służy do tymczasowych napraw, w czasie gdy twardy – do stałych, ciśnieniowych instalacji.
Zastosowania przydatne w przemyśle
Lutowanie miękkie dominuje w elektronice, automotive i jubilerstwie dzięki łatwości aplikacji. Lutowanie twarde znajduje użycie w energetyce, lotnictwie i chemii, gdzie liczy się wytrzymałość lutowanych połączeń. Wybranie metody zależy od wymagań: dla precyzji i niskiego ciepła – miękkie; dla ekstremalnych warunków – twarde. Ostatecznie, zrozumienie tych różnic obniża awarie i koszty.
Wybranie między lutowaniem twardym a miękkim to ważna decyzja, która wpływa na trwałość, wytrzymałość i właściwości połączenia. Ogólna zasada mówi, że granicą jest temperatura 450°C – procesy powyżej tej wartości to lutowanie twarde, a poniżej lutowanie miękkie. W rzeczywistości jednak dobór determinuje przede wszystkim zastosowanie końcowe i obciążenia, jakie będzie znosiło złącze. Poniżej znajdziesz użyteczny przewodnik, który rozwieje wątpliwości.
Ważne czynniki wyboru metody lutowania
Decydując o technice, musisz wziąć pod uwagę parę ważnych parametrów. Podstawą jest rodzaj łączonych metali – stali nierdzewnej, miedzi czy aluminium nie połączysz tym samym sposobem co elementów z blachy stalowej. Tak samo ważne są warunki eksploatacji: temperatura pracy, narażenie na wibracje oraz ciśnienie. Na przykład, w instalacjach chłodniczych, gdzie obowiązują ścisłe normy czystości i szczelności, lutowanie twarde jest często wymogiem.
- Odporność mechaniczna i termiczna: Połączenia muszą wytrzymywać duże obciążenia lub wysokie temperatury.
- Przewodzenie ciepła lub elektryczności: Wymagana jest wysoka wydajność przepływu.
- Szczelność pod ciśnieniem: Dotyczy instalacji hydraulicznych, gazowych i klimatyzacyjnych.
- Łączone materiały: Metale trudno topliwe, jak stal, mosiądz lub miedź.
- Trwałość w trudnych warunkach: Narażenie na korozję, wibracje lub zmienne obciążenia.
- Wymagania przepisów branżowych: Normy takie jak DIN, ISO lub specyfikacje producentów urządzeń.
Praktyczne zastosowania lutowania twardego i miękkiego
Lutowanie twarde (zwane także wysokotemperaturowym) wykorzystuje spoiwa o temperaturze topnienia powyżej 450°C, takie jak srebro (Ag) czy mosiądz (CuZn). Metodę tę stosuje się, gdy dobranie musi być wyjątkowo wytrzymałe. Typowe przykłady to lutowanie twarde instalacji klimatyzacyjnych i chłodniczych, łączenie elementów nośnych w konstrukcjach stalowych, naprawa narzędzi lub produkcja wymienników ciepła. Proces ten często wymaga użycia palnika gazowego i specjalnych topników.
| Kryterium | Lutowanie miękkie | Lutowanie twarde |
|---|---|---|
| Temperatura pracy | < 450°C | > 450°C |
| Wytrzymałość złącza | Niska do średniej | Wysoka, zbliżona do spawania |
| Typowe spoiwo | Cyna (Sn), stopy cynowo-ołowiowe | Srebro (Ag), mosiądz (CuZn), miedź (Cu) |
| Główne zastosowanie | Elektronika, hydraulika niskociśnieniowa | Instalacje gazowe/chłodnicze, konstrukcje mechaniczne |
Z kolei lutowanie miękkie operuje w temperaturach niższych niż 450°C, z użyciem spoiw na bazie cyny. Jego wielką zaletą jest niska temperatura procesu, która nie uszkadza delikatnych komponentów. Dlatego jest to absolutny standard w elektronice, przy łączeniu przewodów na płytkach PCB. Sprawdza się także w montażu rur miedzianych w instalacjach wodnych oraz naprawach elementów blaszanych, które nie są mocno obciążone. Proces ten jest szybszy i wymaga mniej energii, ale tworzy złącza o mniejszej wytrzymałości mechanicznej.
Jakie materiały dodatkowe wybrać do lutowania miedzi i stali?
Prawidłowe lutowanie miedzi i stali – dwóch różnych metali – wymaga starannego przygotowania i zastosowania odpowiednich materiałów eksploatacyjnych. Podstawą trwałego połączenia jest nie wyłącznie dobór właściwego spoiwa, szereg pomocniczych środków: od topników przez narzędzia po materiały do czyszczenia. Zaniedbanie któregokolwiek z tych elementów może prowadzić do słabej przyczepności lutu, a w efekcie – do nieszczelności lub zerwania złącza.
Topniki i preparaty czyszczące: fundament dobrego lutu
Podstawowym materiałem dodatkowym jest topnik lutowniczy. Jego zadaniem jest chemiczne oczyszczenie powierzchni metali z tlenków i zabezpieczenie przed ponownym utlenianiem w trakcie nagrzewania. Do miedzi (przede wszystkim w instalacjach sanitarnych) powszechnie stosuje się topniki na bazie chlorku cynku lub specjalne pasty. Dla stali – szczególnie nierdzewnej – konieczne są agresywniejsze topniki kwasowe (np. z fosforanami), które poradzą sobie z trudniejszą do usunięcia warstwą tlenków. Przed nałożeniem topnika powierzchnie bezwzględnie trzeba mechanicznie oczyścić za pomocą szczotki drucianej lub papieru ściernego (ziarnistość 120-180). Po zakończeniu lutowania resztki topnika należy starannie zmyć, aby zapobiec korozji.

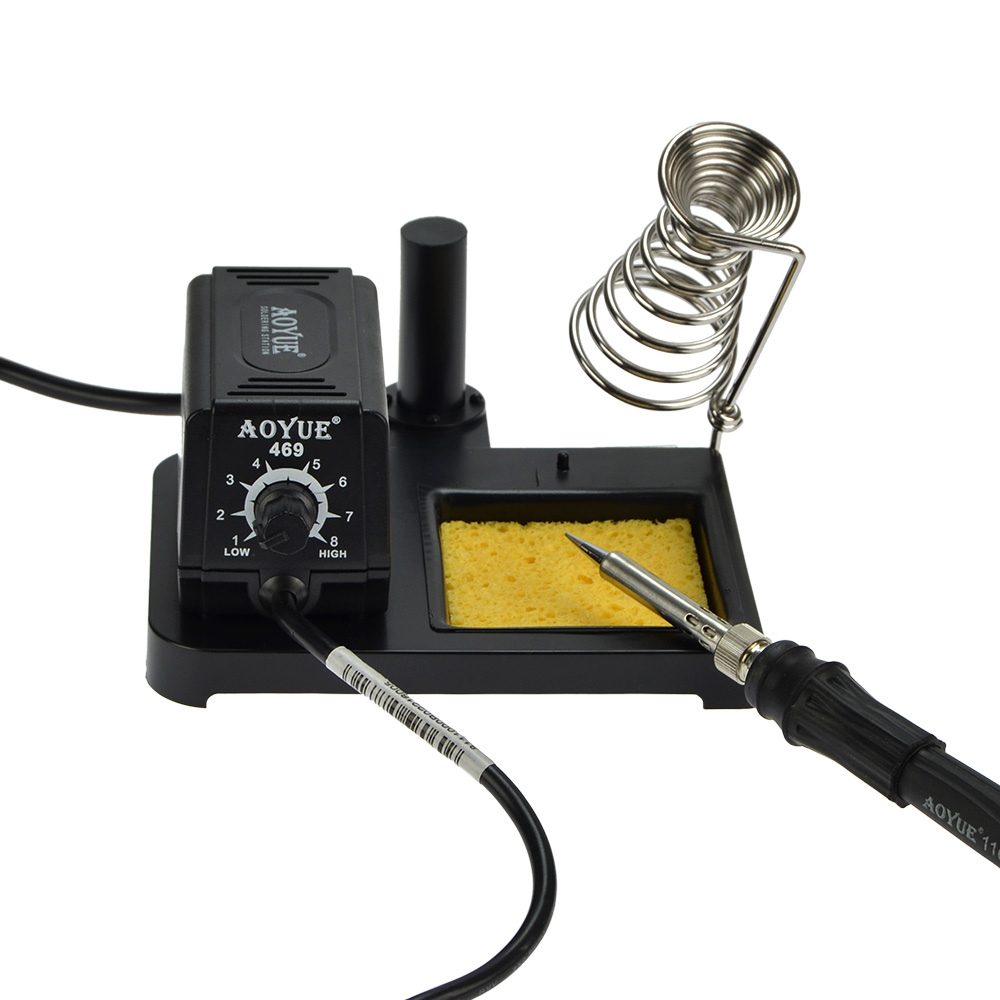

Ważne narzędzia i bezpieczeństwo pracy
Oprócz podstawowego zestawu (lutownica/gazowy palnik, spoiwo), można zaopatrzyć się w parę specjalistycznych akcesoriów. Przydatny będzie termometr laserowy – pozwala on kontrolować temperaturę nagrzewanego elementu (dla typowych lutów miękkich to ok. 250-300°C), to podstawa przy stali, którą łatwo przegrzać. Konieczne są też rękawice i okulary ochronne odporne na wysoką temperaturę oraz iskry. Do formowania i chłodzenia złącza użyj mokrej szmatki (nawilżonej wodą) – zazapamiętaj jednak, by nie stosować jej na gorącą stal, aby uniknąć szoku termicznego i mikropęknięć.
Dobór spoiwa: srebro, miedź czy specjalistyczne stopy?
Wybranie samego spoiwa ma zasadnicze znaczenie. Do połączeń miedź-miedź sprawdzą się standardowe luty cynowo-miedziowe (SnCu). Jednak do lutowania miedzi ze stalą – przede wszystkim w zastosowaniach wymagających wysokiej wytrzymałości (np. w chłodnictwie) – najlepsze są lutowie srebrne (ilość srebra 2% do 45%). Zapewniają one doskonałą płynność, szczelność i odporność na drgania. Alternatywą dla mniej krytycznych połączeń są luty z dodatkiem fosforu (tzw. luty fosforowe). Pamiętaj: zawsze czytaj specyfikację producenta – niektóre spoiwa są dedykowane konkretnym parom metali, co daje odpowiedni wynik i żywotność połączenia.
