Rezystor to podstawowy element elektroniczny ograniczający przepływ prądu w obwodzie. Działa na podstawie prawa Ohma, zgodnie z którym spadek napięcia na rezystorze jest proporcjonalny do płynącego przezeń prądu. Jego głównym parametrem jest oporność (rezystancja), mierzona w omach. Rezystory służą m.in. do kontroli prądu, dzielenia napięcia czy ustalania punktów pracy tranzystorów.
Rezystor w obwodzie elektrycznym pełni podstawową kwestię jako element pasywny, ograniczający przepływ prądu elektrycznego. Ten podstawowy komponent elektroniki, wynaleziony w formie przydatnej w XIX wieku, działa na zasadzie oporu elektrycznego, mierzonego w omach (Ω). Bez niego większość obwodów uległaby przegrzaniu lub zniszczeniu z powodu nadmiernego natężenia prądu. Na przykład, w prostym obwodzie z baterią 9V i żarówką, rezystor o wartości 330Ω zmniejsza prąd z potencjalnych 3A do bezpiecznych 27mA, chroniąc urządzenie. Georg Simon Ohm sformułował w 1827 roku prawo, które opisuje tę zależność: U = I × R, gdzie U to napięcie, I natężenie prądu, a R rezystancja. W rzeczywistości inżynierowie dobierają rezystory o mocy co najmniej 0,25W dla typowych aplikacji domowych (tolerancja ±5% jest standardem dla tanich modeli). Jak rezystor w obwodzie elektrycznym wpływa na stabilność całego układu?
Jak rezystor ogranicza prąd i chroni obwód?
W obwodzie szeregowym rezystor działa jak wąskie gardło, redukując natężenie prądu zgodnie z prawem Ohma. Zmniejszając prąd o 50-90% zależnie wartości R, zapobiega przeciążeniom – w sam raz w diodach LED, gdzie bez niego prąd 20mA staje się zabójczy. W układach RC (rezystor-kondensator) czas stały τ = R × C określa szybkość ładowania, podstawowe w filtrach audio o częstotliwości 1kHz.

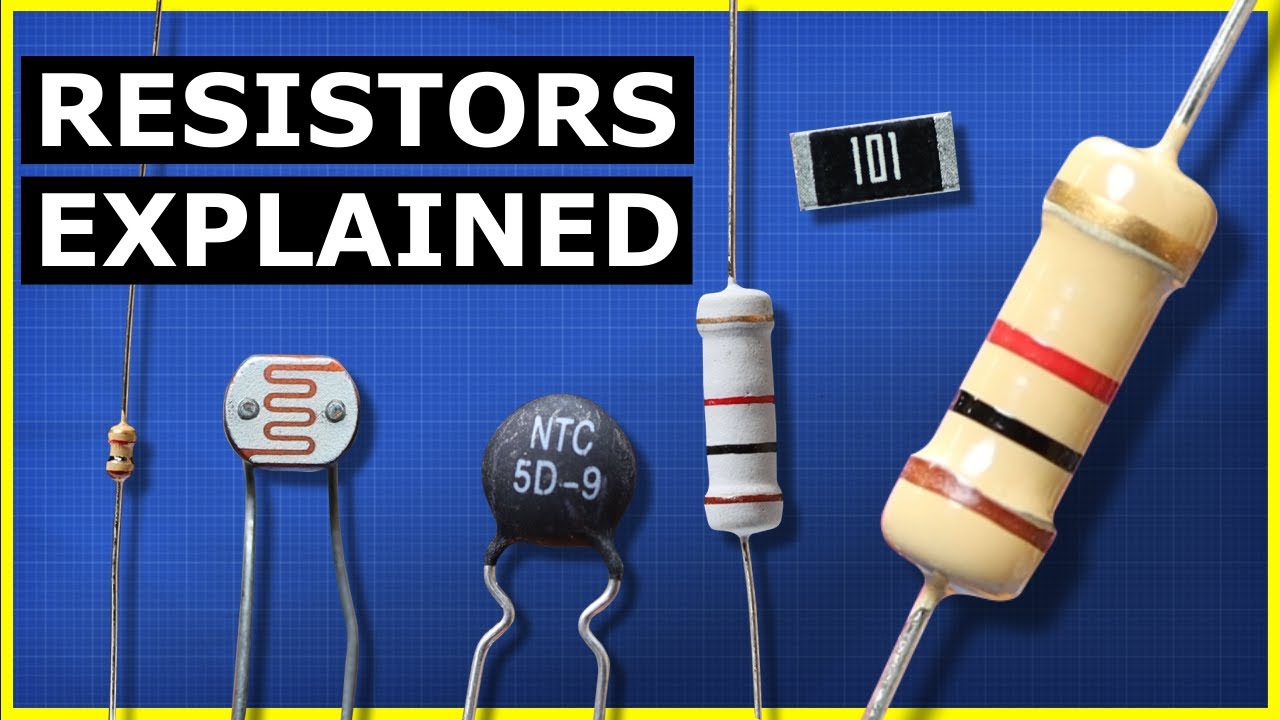

Tabela porównawcza ciekawych typów rezystorów:
| Typ rezystora | Materiał | Tolerancja | Zastosowanie powszechne | Moc typowa |
|---|---|---|---|---|
| Stały węglowy | Węgiel | ±5-20% | Prototypy, niskie moce | 0,125W |
| Metalizowany | Metalowa warstwa | ±1% | Precyzyjne obwody analogowe | 0,5W |
| Zmienne (potencjometr) | Węgiel/metal | ±10% | Regulacja głośności w radiu | 0,5-2W |
| Termistor NTC | Tlenki metali | ±1-5% | Czujniki temperatury (do 150°C) | 0,1W |
| Fotoopór | Siarka kadmowa | ±20% | Sensory światła w alarmach | 0,25W |
| SMD (powierzchniowy) | Metalowa folia | ±0,1% | Elektronika mobilna (smartfony) | 0,1W |
Powyższa tabela pokazuje, dlaczego dobór zależy od kontekstu – np. fotoopór zmienia R o rząd wielkości pod wpływem światła.
Zastosowania rezystora ogólnie: od LED po mikrokontrolery?
Rozważmy frazy z długiego ogona, jak jak rezystor ogranicza prąd w obwodzie LED: dla diody czerwonej (Vf=2V) w źródle 5V stosujemy R = (5-2)/0,02 = 150Ω. W mikrokontrolerach Arduino pull-up rezystory 10kΩ stabilizują sygnały cyfrowe, wystrzegaj się „pływających” stanów (floating pins). Lista porad doboru rezystora w obwodzie elektrycznym:
- Oblicz R z prawa Ohma dla żądanego prądu.
- Sprawdź moc: P = I²R > 2x zapasu.
- Uwzględnij tolerancję dla precyzji (np. 1% w audio).
- W obwodach wysokich częstotliwości wystrzegaj się indukcyjności (użyj SMD).
- Testuj termicznie – przegrzanie zwiększa R o 0,4%/°C.
- Koduj kolory: brąz-czarny-pomarańczowy to 10kΩ.
Rezystor w obwodzie elektrycznym pełni podstawową kwestię w regulacji przepływu prądu, ograniczając jego natężenie zgodnie z prawem Ohma. Ten podstawowy element pasywny wprowadza opór elektryczny, co zapobiega przeciążeniom i umożliwia precyzyjne sterowanie napięciem. Zasada działania rezystora w obwodzie opiera się na konwersji energii elektrycznej w ciepło.
Opór elektryczny a przepływ prądu
W obwodzie prąd płynie przez rezystor dzięki sile elektromotorycznej źródła, ale spotyka się z oporem materiału, z którego wykonany jest element. Prawo Ohma matematycznie opisuje to zjawisko wzorem U = R × I, gdzie U to napięcie w woltach, R rezystancja w omach, a I natężenie prądu w amperach. Dla rezystora o oporności 1 kΩ (1000 Ω) i napięciu 5 V prąd wyniesie zaledwie 5 mA, co chroni delikatne komponenty jak diody LED.
Jak rezystor wpływa na cały obwód?
W przepływie prądu przez rezystor w układzie szeregowym suma oporów decyduje o całkowitym natężeniu – im wyższy opór, tym mniejszy prąd. Przykładowo, w obwodzie z baterią 9 V i dwoma rezystorami po 470 Ω każdy, całkowita rezystancja wynosi 940 Ω, a prąd około 9,6 mA. W obwodzie równoległym rezystory zmniejszają całkowity opór, zwiększając prąd. To podstawowe w zasilaczach, gdzie równoległe dobranie zapobiega przegrzaniu.
Rezystancja zależy od długości, przekroju i rodzaju materiału – węglowy rezystor ma stabilny opór w prądzie stałym, w czasie gdy w zmiennym może indukować efekty skórkowe. Praktycznie, dobiera się je katalogowo: 1/4 W dla niskich mocy, 1 W dla większych obciążeń. W elektronice cyfrowej rezystory pull-up (10 kΩ) stabilizują sygnały logiczne. Zawsze zazapamiętaj o tolerancji (5% lub 1%), by uniknąć błędów w obliczeniach.
Rezystory spełniają podstawową kwestię w instalacjach fotowoltaicznych, wpływając prosto na wydajność całego systemu. Służą do kontrolowania przepływu prądu między panelami słonecznymi, chroniąc je przed przepięciami i dając odpowiednie warunki pracy. Prawidłowo dobrane rezystory balansujące mogą mocno poprawić efektywność energetyczną, szczególnie w przypadku paneli SunPower o wysokiej jakości, które wymagają precyzyjnego zarządzania parametrami elektrycznymi.
Rezystor: fundamentalny komponent w elektronice
Przy elektroniki, rezystor jest jednym z najbardziej fundamentalnych i powszechnie stosowanych elementów biernych. Jego podstawową rolą jest ograniczanie przepływu prądu elektrycznego w obwodzie, co umożliwia precyzyjne sterowanie napięciem i zabezpieczenie innych, bardziej delikatnych komponentów, np. diody LED czy mikrokontrolery. Przy zastosowaniu odpowiednich oporników inżynierowie mogą projektować stabilne i efektywne układy elektroniczne, od prostych czujników po zaawansowane procesory. Zrozumienie różnych typów rezystorów i ich parametrów jest podstawowe dla każdego, kto pragnie projektować lub naprawiać urządzenia elektroniczne.
Podstawowe rodzaje rezystorów i ich cechy
Chociaż zasadnicza funkcja każdego rezystora jest taka sama, różnią się one materiałami, technologią wykonania i przeznaczeniem. Najpopularniejsze rodzaje to rezystory węglowe, metalizowane i drutowe. Rezystory warstwowe, np. metalizowane, wyróżniają się wysoką stabilnością i niską indukcyjnością, co czyni je świetnymi do układów wysokoczęstotliwościowych. Dla celów wymagających dużej precyzji, sięga się po rezystory precyzyjne i specjalistyczne, które mogą mieć tolerancję nawet 0.1%. Można powiedzieć, że od lat 80. XX wieku dominującą technologią montażu stały się rezystory SMD (Surface Mount Device), które dzięki miniaturyzacji zmieniły produkcję urządzeń przenośnych.
Poniższa tabela przedstawia krótkie zestawienie kilku ciekawych typów:
| Typ rezystora | Materiał / Budowa | Ważne zastosowanie | Typowa tolerancja |
|---|---|---|---|
| Węglowy (kompozytowy) | Mieszanka węgla i spoiwa | Obwody ogólnego przeznaczenia, edukacja | 5% |
| Warstwowy metalizowany | Cienka warstwa metalu na ceramice | Układy precyzyjne, audio, pomiarowe | 1% – 5% |
| Drutowy | Drut oporowy nawinięty na rdzeń | Obwody dużej mocy (powyżej 1W) | 5% – 10% |
| SMD | Warstwowy, miniaturowy korpus | Nowoczesna elektronika (telefony, laptopy) | 1% – 5% |
Gdzie wykorzystuje się różne rezystory?
Zastosowanie konkretnego typu rezystora zależy od wymagań projektowego obwodu. W prostych układach, np. ściemniacz do diody LED, często wystarczy standardowy rezystor węglowy. W zaawansowanych aplikacjach, np. w przetwornikach analogowo-cyfrowych lub mostkach pomiarowych, potrzebne są oporniki precyzyjne o niskiej tolerancji i małym współczynniku temperaturowym (TCR). Dobór rezystora do konkretnego obwodu zasilania to ważna decyzja wpływająca na niezawodność całego urządzenia.
Ważne obszary celów rezystorów w elektronice to:
- Dzielniki napięcia: Tworzenie referencyjnych poziomów napięć z jednego źródła zasilania.
- Ograniczniki prądu: Zabezpieczenie delikatnych komponentów, np. diody LED, przed przepaleniem.
- Pull-up / pull-down: Ustalenie stanu logicznego na wejściach cyfrowych mikrokontrolerów.
- Termistory i warystory: Specjalistyczne rezystory zmieniające opór pod wpływem temperatury (termistory) lub napięcia (warystory), stosowane w czujnikach i ochronie przeciwprzepięciowej.
Przy elektroniki, rezystory zmienne i potencjometry są fundamentalnymi elementami, które umożliwiają ręczną regulację parametrów obwodu. Ważne pytanie dla praktyków brzmi: kiedy ich używać, a kiedy lepiej sprawdzi się stała rezystancja? : odpowiedź tkwi w potrzebie precyzyjnego dostrajania, np. natężenia dźwięku czy jasności diody. Ten rodzaj rezystora, znany także jako potencjometr w konfigracji trójzaciskowej, jest niezastąpiony w prototypowaniu i urządzeniach wymagających interakcji użytkownika.
Podstawowe zastosowania: od głośności do czujników
Podstawowym polem celów jest regulacja sygnału analogowego – głośność w odbiorniku radiowym czy balans kanałów stereofonicznych to klasyczne przykłady. Innym użytecznym scenariuszem jest wykorzystanie potencjometrów liniowych lub logarytmicznych (o charakterystyce A lub B) do kalibracji czułości czujników. W sterownikach silników DC mogą one pełnić funkcję regulatora prędkości obrotowej – zazapamiętajmy jednak, że przy większych mocach tracą na efektywności na rzecz układów impulsowych (PWM).
Można sprawdzić alternatywy – kiedy jednak użycie potencjometru może być nietrafione? W aplikacjach wymagających dużej precyzji i stabilności (np. w profesjonalnych wzmacniaczach pomiarowych) często lepsze są cyfrowe potencjometry sterowane mikrokontrolerem, dające powtarzalność ustawień. Rezystancja potencjometrów mechanicznych może zmieniać się pod wpływem kwestii środowiskowych, np. wilgotność czy drgania – dla przykładu, typowy potencjometr obrotowy wytrzymuje średnio 50 000 do 100 000 cykli regulacji. Przy konieczności zdalnego lub programowego sterowania oporem – dobór cyfrowych odpowiedników jest często bardziej przyszłościowy.
Tak więc, decyzja o użyciu klasycznego rezystora zmiennego powinna wynikać z analizy trzech kwestii: potrzeby bezpośredniej regulacji manualnej, akceptowalnej trwałości mechanicznej oraz zakresu wymaganej mocy. Ich zastosowanie wciąż jest w prostych interfejsach użytkownika, testowaniu obwodów (tzw. trymerach na płytkach PCB) oraz wszędzie tam, gdzie koszt i prostota są podstawą – mimo że aktualna elektronika proponuje bardziej zaawansowane, sterowane cyfrowo alternatywy.
