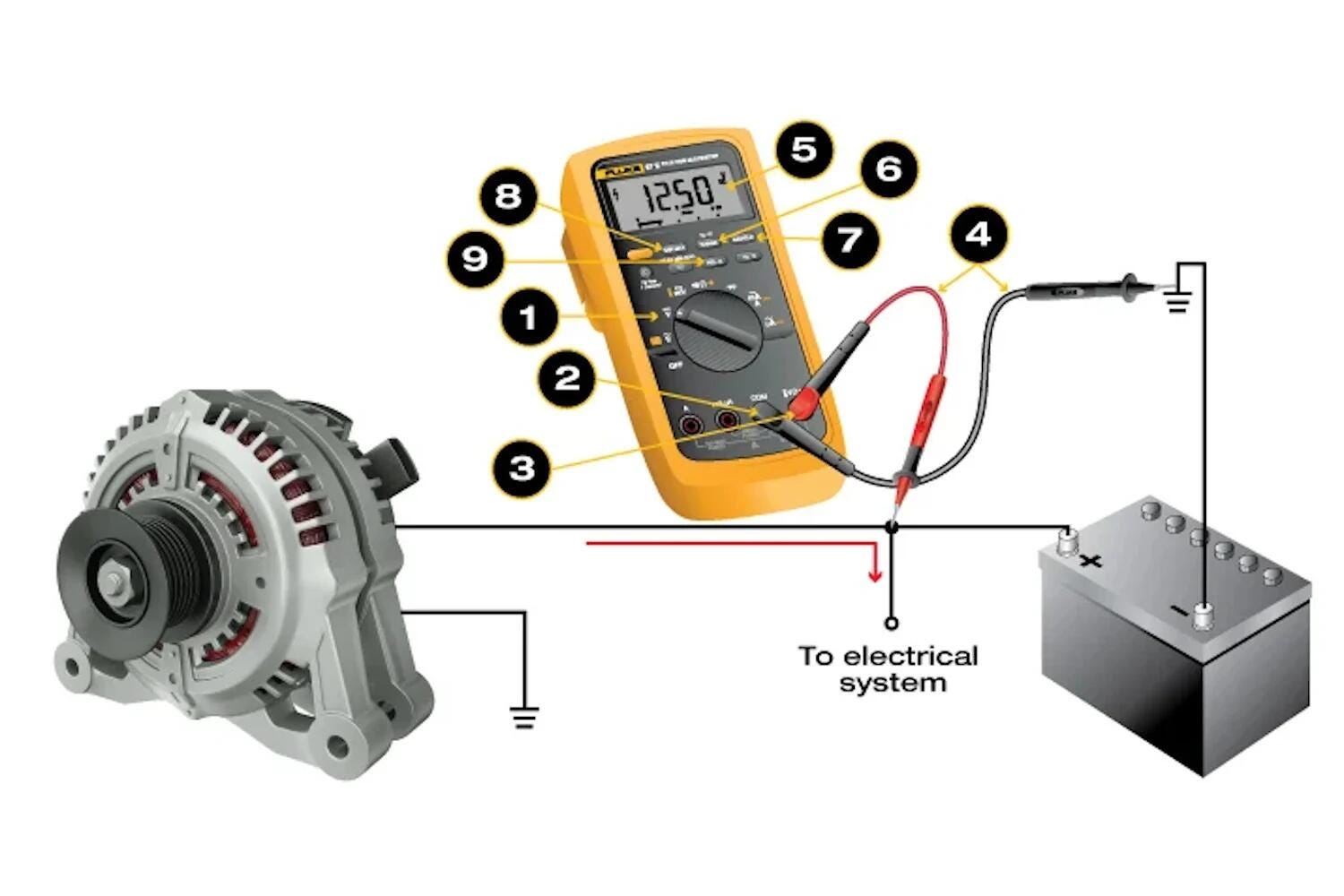

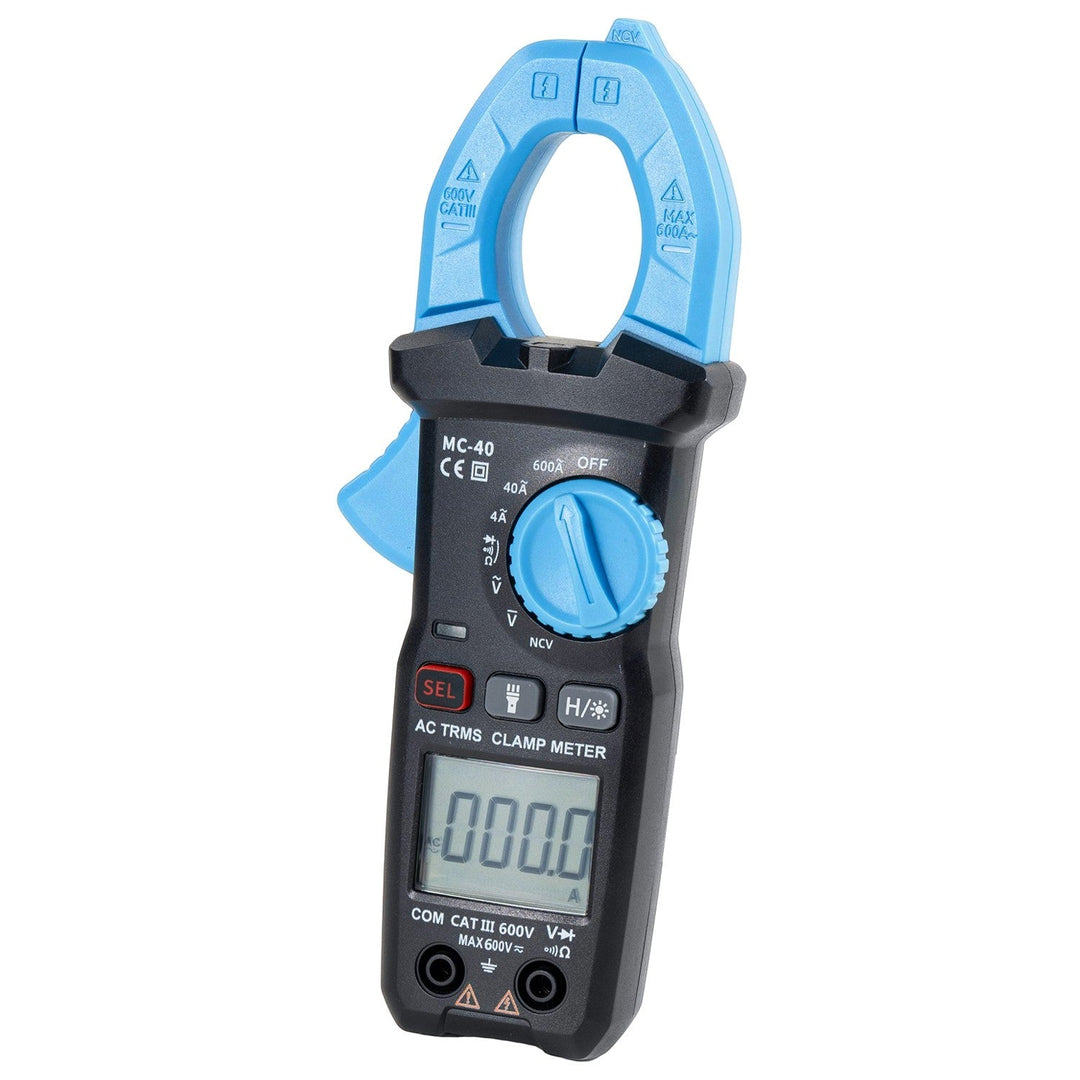

Do pomiaru napięcia prądu stałego (DCV) lub przemiennego (ACV) multimetrem, ustaw pokrętło na odpowiednią funkcję, wybierając zakres wyższy od spodziewanej wartości. Czarne złącze wsuń do gniazda COM, a czerwone do oznaczonego V. Następnie przyłóż sondy równolegle do badanego obwodu: czarną do minusa/masy, czerwoną do plusa/fazy. Wynik odczytaj z wyświetlacza urządzenia.
Multimetr w dłoni to nieocenione narzędzie dla każdego elektronika, umożliwiające precyzyjny pomiar napięcia stałego i przemiennego w domowych warsztatach czy instalacjach przemysłowych. Kupując model cyfrowy, taki jak ciekawy UNI-T UT61E (z dokładnością 0,5% na DC), ustaw najpierw pokrętło na odpowiedni tryb: symbol prosty V dla napięcia stałego (DC) lub falisty ~V dla przemiennego (AC). Podłącz sondy prawidłowo – czarną do gniazda COM, czerwoną do V/Ω – zanim dotkniesz obwodu, by uniknąć przegrzania bezpieczników wewnętrznych (zazwyczaj 200 mA lub 10 A). W roku normy IEC 61010-1 podkreślają znaczenie kategorii CAT III/IV dla pomiarów powyżej 300 V. Czy kiedykolwiek spaliłeś multimetr przez błędny zakres? Zawsze zaczynaj od najwyższego, np. 600 V AC RMSi schodź niżej.
Pomiar napięcia stałego i przemiennego wymaga zrozumienia różnic: DC jest stabilne, jak w bateriach 1,5 V AA, w czasie gdy AC oscyluje z częstotliwością 50 Hz w sieci europejskiej.
Jak wybrać zakres i uniknąć błędów przy pomiarze napięcia DC i AC?
True RMS w zaawansowanych multimetrach, np. Fluke 117, mierzy rzeczywistą wielkość skuteczną AC z dokładnością do 1% dla przebiegów niesinusoidalnych (np. w falownikach). Podłącz sondy równolegle do źródła: dla baterii 9 V DC oczekuj odczytu bliskiego 9,2 V z powodu spadku pod obciążeniem. Wystrzegaj się zwarć – sondy muszą być izolowane do 1000 V.
Kroki pomiaru napięcia stałego i przemiennego :
- Wyłącz zasilanie obwodu, jeśli to możliwe (bezpieczeństwo na pierwszym miejscu).
- Ustaw pokrętło na DCV dla stałego lub ACV dla przemiennego.
- Wybierz zakres powyżej szacowanej wartości, np. 20 V dla USB (5 V).
- Podłącz czarną sondę do masy (-), czerwoną do +.
- Włącz obwód i odczytaj stabilną wielkość na wyświetlaczu LCD.
- Odłącz sondy czerwoną zuerst, zanotuj wynik.
W praktyce, napięcie przemienne 230 V ±10% w gniazdku domowym pokazuje multimetr jako 220-240 V RMS. (Pamiętaj o rękawicach izolacyjnych przy CAT IV). Fraza „jak zmierzyć napięcie stałe multimetrem w obwodzie niskonapięciowym” dotyczy np. Arduino (3,3-5 V DC), gdzie autoreżim ułatwia pracę. A co z „pomiar napięcia przemiennego w instalacji elektrycznej”? To proste: sondy do fazy i neutralnego, bez dotykania przewodu ochronnego.
| Parametr | Napięcie stałe (DC) | Napięcie przemienne (AC) |
|---|---|---|
| Symbol | ─── V | ~ V |
| Zakres typowy | 200 mV – 1000 V | 200 mV – 750 V RMS |
| Dokładność | ±0,5% | ±1% (True RMS) |
| Zastosowanie | Baterie, PV | Sieć 50/60 Hz, transformatory |
| Ryzyko | Polaryzacja | Uderzenie prądem |
Czy multimetr z dataloggerem, jak Extech EX470A, nie ułatwia „jak zmierzyć napięcie stałe i przemienne w długoterminowych testach”?: Tak, rejestruje do 99 odczytów. (W obwodach z kondensatorami czekaj na rozładowanie). „Sprawdź najpierw ciągłość” przed pomiarem: multimetr pika przy <50 Ω.
Przygotowanie multimetru do pomiaru napięcia stałego i przemiennego to podstawa bezpiecznego i dokładnego testowania obwodów elektrycznych. Zawsze zacznij od wyłączenia zasilania w obwodzie, aby uniknąć porażenia prądem.
Ustawienia multimetru dla napięcia DC i AC
Przed pomiarem napięcia stałego (DC) wsuń sondę czarną do gniazda COM, a czerwoną do wejścia V/Ω. Obróć pokrętło na symbol DCV i wybierz zakres wyższy od przewidywanego napięcia, np. 20 V dla 9-woltowej baterii. Sprawny bezpiecznik 200 mA chroni multimetr przed przeciążeniem.
Jak przygotować multimetr do pomiaru napięcia stałego?
Przygotowanie multimetru do pomiaru napięcia stałego obejmuje kalibrację zerową na multimetrach analogowych – dotknij sondami siebie nawzajem, aż wskazówka wróci do zera. W modelach cyfrowych, jak UNI-T UT33, automatyczny zakres upraszcza proces, ale ręczne ustawienie zwiększa precyzję przy szumach. Wystrzegaj się pomiarów powyżej 600 V bez kategorii CAT III. Testuj na znanym źródle, np. baterii AA (1,5 V), by potwierdzić dokładność do 0,5%.
Dla napięcia przemiennego (AC) przełącz na ACV – symbol fali sinusoidalnej. Zakresy to zazwyczaj 200 V lub 750 V dla sieci 230 V. Izoluj sondy taśmą, jeśli miernik nie ma osłony silikonowej.
⚠️ Sprawdzenie bezpieczeństwa przed pomiarem
Jak uniknąć błędów w pomiarze napięcia? Nasze rady
Prawidłowy pomiar napięcia jest fundamentalną umiejętnością dla każdego elektronika, automatyka czy majsterkowicza. Choć użycie multimetru wydaje się proste, łatwo o pomyłki prowadzące do błędnych odczytów, a nawet uszkodzenia sprzętu. Ważnym krokiem do precyzyjnych pomiarów jest zrozumienie najczęstszych pułapek i konsekwentne stosowanie dobrych praktyk, np. weryfikacja zakresu pomiarowego przed podłączeniem sond.
Podstawowe błędy i sposoby ich eliminacji
Aby zapewnić bezpieczeństwo i dokładność, zawsze zaczynaj od sprawdzenia, czy miernik jest ustawiony na tryb woltomierza (V), a nie amperomierza (A). Podłączenie równoległe miernika w trybie pomiaru prądu do źródła napięcia grozi zwarcie, które może zniszczyć bezpiecznik wewnętrzny lub sam przyrząd. Innym częstym problemem jest pominięcie kontroli stanu baterii w multimetrze. Słaba bateria może powodować znaczne odchyłki od wartości rzeczywistych, szczególnie w cyfrowych modelach. Nie zapominaj też o właściwym podłączeniu przewodów pomiarowych do odpowiednich gniazd COM i V/Ω.
Błędy związane z samym procesem pomiaru
Nawet przy poprawnym ustawieniu miernika, błędy mogą wynikać z kwestii zewnętrznych. Jednym z nich jest nieprawidłowe dobranie zakresu pomiarowego. Próba zmierzenia napięcia 12V na zakresie 2V spowoduje przekroczenie skali (najczęściej sygnalizowane jako „OL” lub „1”). Zawsze zaczynaj od najwyższego zakresu i zmniejszaj go dla lepszej rozdzielczości. Innym problemem jest pomiar napięcia zmiennego (AC) zamiast stałego (DC) lub odwrotnie, co skutkuje bezsensownymi odczytami. Pamiętaj także o wpływie jakości połączeń – utlenione lub luźne sondy wprowadzają dodatkowy opór, zniekształcając wynik.
- Błędne ustawienie trybu pomiaru prądu zamiast napięcia, prowadzące do zwarcia i uszkodzeń.
- Pomiar AC zamiast DC (lub na odwrót) przez przeoczenie przełącznika.
- Zbyt niski zakres pomiarowy, powodujący przeciążenie i błąd „OL”.
- Użycie zużytych baterii w mierniku, które obniżają dokładność odczytu.
Kończąc, dla uzyskania wiarygodnych wyników, zwracaj uwagę na dokładność samego przyrządu. Tani multimetr z klasy 0.5% może wprowadzać błąd rzędu 0.1V przy pomiarze napięcia 20V. Dla precyzyjnych prac serwisowych, np. przy układach mikroprocesorowych, lepiej sięgać po certyfikowane mierniki lub kalibrować swój sprzęt co 1-2 lata. Podstawą będzie tu zawsze świadomość ograniczeń używanego narzędzia i metodyki pomiarowej.
Zdarza się, że w czasie pomiarów multimetr pokazuje zerowe napięcie, chociaż w obwodzie płynie prąd. To pozornie sprzeczne zjawisko ma parę konkretnych – i często prozaicznych – przyczyn. Głównym winowajcą jest zazwyczaj nieprawidłowe podłączenie lub ustawienie miernika, ale problem może leżeć też po stronie badanego obwodu elektrycznego. Zrozumienie tych przyczyn pozwala uniknąć błędów i wykonać poprawny pomiar.
Błędy pomiarowe i ustawienia multimetra
Najczęstszym powodem, dla którego multimetr wskazuje 0 V, jest pomiar napięcia w niewłaściwym miejscu – na przykład na odcinku przewodu o pomijalnie małej rezystancji lub na zwarciu. Jeśli w obwodzie występuje zwarcie, spadek napięcia na nim jest praktycznie zerowy, mimo że prąd płynie. Tak samo częstym błędem jest nieprawidłowe ustawienie miernika: wybranie zakresu pomiaru prądu (A) zamiast napięcia (V) lub pomylenie trybu AC (prąd przemienny) z DC (prąd stały). Przewody pomiarowe podłączone do niewłaściwych gniazd (np. do gniazda przeznaczonego do pomiaru prądu) także dadzą wynik zerowy.
Kolejna grupa problemów to uszkodzenia samego sprzętu pomiarowego. Przepalone bezpieczniki wewnątrz multimetru, przerwane lub uszkodzone przewody pomiarowe, a nawet wyładowane baterie mogą uniemożliwić poprawne odczytanie wartości napięcia. Pamiętaj, że multimetr mierzy różnicę potencjałów między dwoma punktami – jeśli oba sondy dotykają tego samego potencjału (np. tego samego przewodu), wynik zawsze będzie zerowy.
Diagnostyka: od czego zacząć sprawdzanie obwodu?
Gdy multimetr wskazuje zero woltów, rozpocznij od sprawdzenia ustawień i połączeń. Upewnij się, że tryb i zakres są dobrane do rodzaju napięcia w obwodzie (np. ~V dla sieci 230V AC). Następnie przetestuj miernik na znanym źródle napięcia – choćby na baterii 9V – aby uniemożliwić jego awarię. Jeśli miernik działa, problem leży w obwodzie. Sprawdź, czy nie ma zwarcia oraz, czy odcinek, na którym mierzysz, nie jest elementem o zerowej rezystancji (jak świetny przewód). Musimy wiedzieć, że pomiar napięcia wykonuje się równolegle do badanego elementu – przyłożenie sond do obu końców sprawnego bezpiecznika w obwodzie pod napięciem powinno dać wynik bliski zeru, co jest stanem prawidłowym.
