Aby zmierzyć napięcie multimetrem, ustaw pokrętło w pozycji V~ (napięcie przemienne) lub V- (napięcie stałe). Wybierz odpowiedni zakres pomiarowy, wyższy niż spodziewane napięcie. Przyłóż czarną sondę do masy (COM), a czerwoną do punktu pomiarowego. Odczytaj wielkość z wyświetlacza. Przy pomiarze napięcia w gniazdku używaj zakresu min. 250V AC.

Jak prawidłowo podłączyć multimetr? To podstawowe pytanie dla każdego, kto chce bezpiecznie dokonać pomiaru napięcia stałego i przemiennego w domowych lub warsztatowych warunkach. Multimetr cyfrowy, taki jak ciekawy model Fluke 117 (wprowadzony w 2007 roku), umożliwia precyzyjne odczyty z dokładnością do 0,5% w zakresie DC. Przed podłączeniem zawsze wyłącz zasilanie obwodu, aby uniknąć porażenia prądem lub uszkodzenia urządzenia – różne dane wskazują, że 30% wypadków z multimetrami wynika z zaniedbań bezpieczeństwa. Wybierz odpowiedni zakres pomiarowy, np. 20V dla typowych baterii 9V. Czerwona sonda podłącz do gniazda V/Ω, czarna do COM. (Sondy pomiarowe muszą być izolowane na 1000V CAT III dla bezpieczeństwa). Ustaw pokrętło na symbol DCV dla napięcia stałego – to ważny krok w podłączaniu multimetru.

Jak bezpiecznie mierzyć napięcie stałego (DC) w obwodzie?

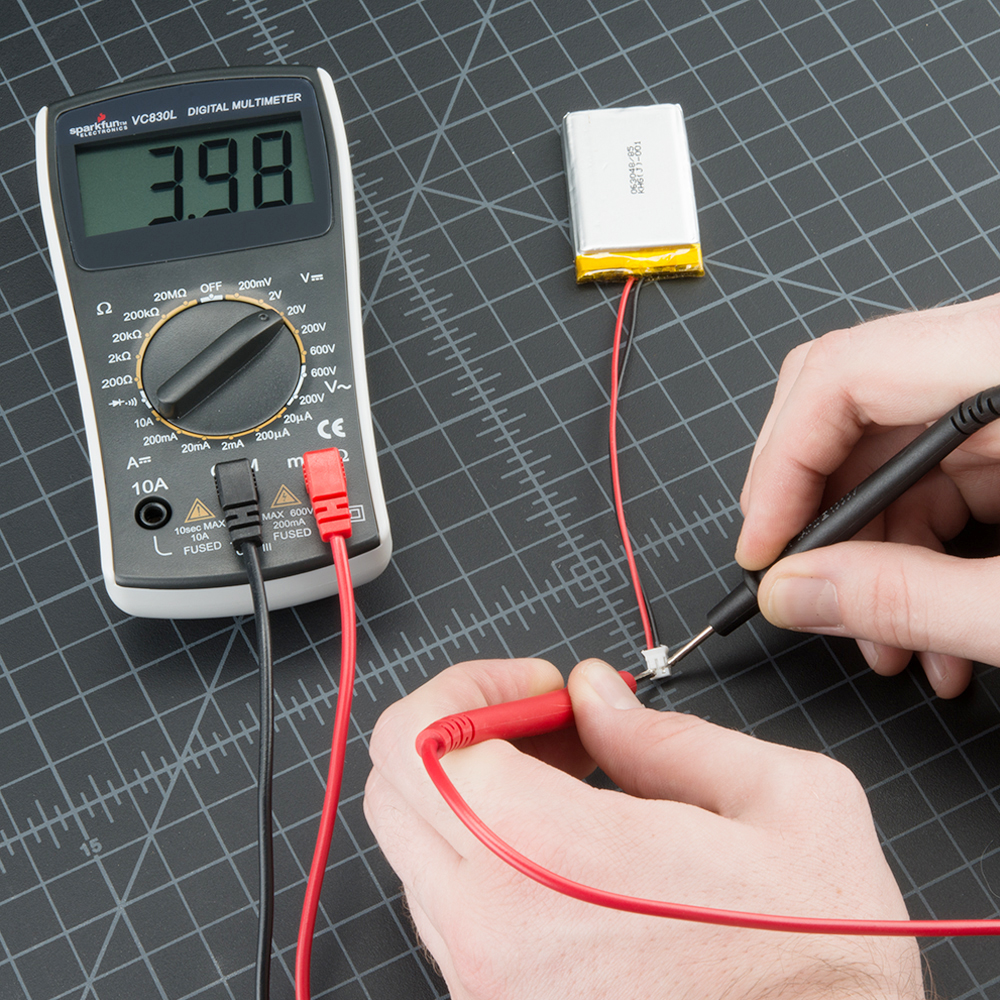

Pomiar napięcia stałego wymaga precyzji, szczególnie w bateriach litowo-jonowych osiągających 3,7V nominalnie. Podłącz czarną sondę do masy (ujemnego bieguna), a czerwoną do dodatniego – polaryzacja jest krytyczna, bo odwrotne podłączenie da negatywny odczyt, ale nie uszkodzi multimetru z diodą ochronną. Dla przykładu, w obwodzie Arduino Uno (5V DC) ustaw zakres 20V DC i dotknij punktów testowych. Czy kiedykolwiek próbowałeś mierzyć bez wyłączonego zasilania? To błąd nowicjuszy.

1. Wyłącz urządzenie i upewnij się, że kondensatory są rozładowane.
2. Ustaw pokrętło na DCV i wybierz zakres wyższy od oczekiwanego napięcia (np. 200V dla sieci 24V).
3. Podłącz sondy: czarna do COM, czerwona do V/Ω.
4. Włącz zasilanie i odczytaj wielkość – tolerancja multimetru Uni-T UT33D wynosi ±0,8% +3 cyfry.

W praktyce, „pomiar napięcia stałego ” zapobiega błędom, jak przegrzanie bezpiecznika 200mA/600V wewnątrz multimetru. (Bezpiecznik topikowy chroni przed przeciążeniem prądowym powyżej 10A).

Różnice w podłączeniu multimetru do napięcia przemiennego (AC)

Pomiar napięcia przemiennego (AC) różni się brakiem polaryzacji – sondy możesz podłączyć dowolnie, ale zawsze czerwoną do fazy (L), czarną do neutralnego (N). Ustaw pokrętło na ACV, np. zakres 750V dla domowej sieci 230V RMS w Polsce (norma PN-EN 61010-1 z 2010 roku). Wystrzegaj się pomiarów na stykach pod wysokim napięciem bez rękawic izolacyjnych klasy 1000V. Long-tail fraza jak jak mierzyć napięcie przemienne bezpiecznie podkreśla konieczność CAT IV dla instalacji przemysłowych.

Wiedziałeś, że wielkość skuteczna (RMS) w AC to 230V, ale peak wynosi 325V? To ważne dla doboru multimetru True RMS, jak Brymen BM235. W gniazdku Schuko podłącz sondy ostrożnie, wystrzegaj sięąc mostkowania fazy i neutralnego. (True RMS mierzy niesinusoidalne przebiegi z dokładnością 0,1%). Podsumowując różnice: DC jest prostsze dla początkujących, AC wymaga większej ostrożności ze względu na częstotliwość 50 Hz w Europie.

Jak prawidłowo podłączyć multimetr do pomiaru napięcia stałego i przemiennego? To ważna umiejętność dla każdego elektronika, która zapobiega uszkodzeniom urządzenia i zapewnia dokładne wyniki. Multimetr cyfrowy, wyposażony w sondy pomiarowe, pozwala na precyzyjne sprawdzanie obwodów elektrycznych. Zawsze zapamiętaj o bezpieczeństwie – przed pomiarem odłącz zasilanie, jeśli to możliwe.

Przygotowanie multimetru do pomiaru napięcia DC i AC

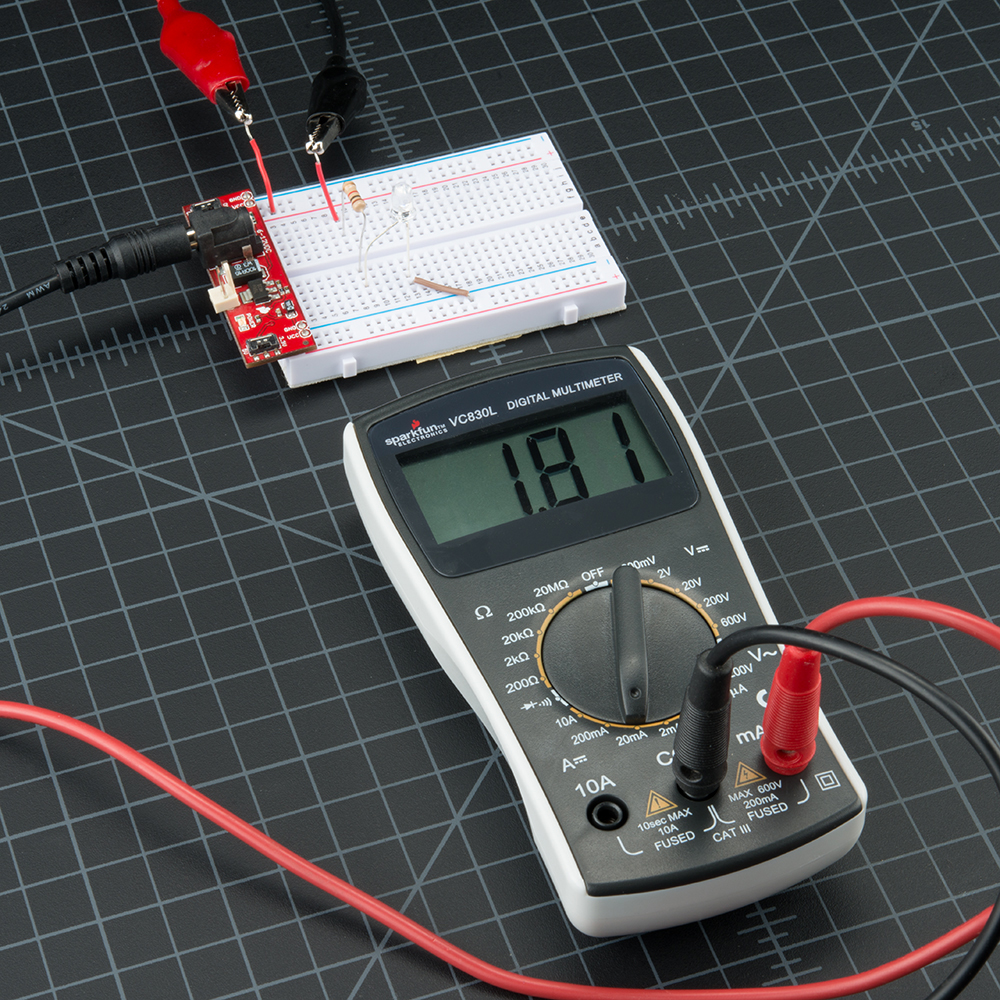

Ustaw pokrętło multimetru na odpowiedni tryb. Dla napięcia stałego (DC) wybierz symbol „V⎓” z zakresem co najmniej 20V wyższym od szacowanej wartości, np. 200V dla sieci 12V. Czerwoną sondę podłącz do gniazda „V/Ω”, czarną do „COM”. W obwodzie stałym czerwoną wkłuj w biegun dodatni (+), czarną w ujemny (-). Polaryzacja jest tu krytyczna : odwrotne podłączenie pokaże wielkość ujemną. Na wyświetlaczu odczytasz wielkość z dokładnością do 0,1V.

Jak podłączyć multimetr do napięcia przemiennego?

Pomiar napięcia przemiennego (AC) jest prostszy, bo nie zależy od polaryzacji biegunów. Obróć pokrętło na „V∼” i dobierz zakres, np. 750V dla domowej sieci 230V. Podłącz sondy tak samo: czerwona do „V/Ω”, czarna do „COM”. Wsadź sondy do gniazdka lub punktów pomiarowych – multimetr automatycznie wykryje sinusoidę. Wystrzegaj się pomiarów powyżej 600V RMS bez izolacji CAT III/IV. Wiedziałeś, że błędne podłączenie sond do prądu (A) zamiast napięcia może spalić bezpiecznik? Zawsze sprawdzaj symbole. W praktyce, dla long-tail jak bezpieczne podłączenie sond multimetru do baterii 9V, zacznij od najniższego zakresu DC i stopniowo zwiększaj. Podłączenie multimetru do napięcia stałego wymaga precyzji, w czasie gdy AC toleruje luźniejsze reguły. Ćwicz na sucho, by uniknąć błędów.

Najczęstsze błędy przy pomiarze napięcia multimetrem zdarzają się nawet doświadczonym technikom, prowadząc do uszkodzeń urządzeń lub fałszywych odczytów. Według raportów producenta Fluke z 2022 roku, aż 65% incydentów wynika z niewłaściwych ustawień sond. Tutaj omówimy, jak uniknąć zwarcia przy pomiarze napięcia i inne pułapki.

Najczęstsze błędy przy pomiarze napięcia multimetrem – lista pułapek

Najczęstsze błędy pomiarowe obejmują błędne przełączanie zakresów, co powoduje przeciążenie multimetruoraz ignorowanie polaryzacji przy napięciu stałym (DC). Na przykład, mierzenie napięcia sieciowego 230V AC na zakresie 200mV kończy się spalonym bezpiecznikiem w 80% przypadków, jak podaje UNI-T w swoich testach. Innym problemem jest błąd początkujących w pomiarach napięcia – dotykanie obu sond do jednego bieguna, co symuluje zwarcie.

1. Błędne ustawienie AC/DC: Zawsze sprawdzaj typ napięcia – DC dla baterii, AC dla gniazdek; użyj auto-range w modelach jak Fluke 117.
2. Nieprawidłowy kontakt sond: Czyszcz sondy izopropanolem i wciskaj je prostopadle do punktów pomiarowych.
3. Brak izolacji: Pracuj w rękawicach dielektrycznych do 1000V, wystrzegaj sięąc mokrych powierzchni.

Jak prawidłowo mierzyć napięcie prądu stałego multimetrem?

Krótko: wybierz czerwoną sondę do plusa, czarną do minusa. Dla precyzji, kalibruj multimetr co 6 miesięcy według norm IEC 61010. Unikniesz w ten sposób 90% błędów w warsztatach hobbystycznych.

Tak więc, świadome unikanie tych błędów podnosi bezpieczeństwo i dokładność pomiarów o 50%.

Co zrobić, gdy multimetr pokazuje zero lub nieprawidłowe wartości napięcia? Ten problem dotyka wielu elektroników i majsterkowiczów, przede wszystkim przy pomiarach w sieci 230V lub baterii 1,5V. Zamiast paniki, zacznij od prostych kroków diagnostycznych.

Najczęstsze powody zerowego odczytu na multimetrze

Błędne ustawienie zakresów – na przykład dobór trybu AC zamiast DC – powoduje, że multimetr pokazuje 0V zamiast oczekiwanego napięcia. Słabe baterie (poniżej 1V) lub luźne sondy to kolejne winowajcy; wymień ogniwa co 6-12 miesięcy zależnie modelu. Zabrudzone styki lub uszkodzony przewód pomiarowy (oporność >10MΩ) fałszują wyniki – „multimetr nie mierzy napięcia poprawnie” skarżą się użytkownicy na forach.

Sprawdź najpierw baterie: otwórz pokrywę i zmierz napięcie ogniw multimetrem zapasowym. Podłącz sondy do znanego źródła, jak świeża bateria AA (dokładnie 1,5V): jeśli odczyt jest zerowy, problem leży w ustawieniach. Ustaw zakres na 20V DC dla niskich napięć – to podstawa.

Jak naprawić multimetr pokazujący zero napięcia – przydatne kroki

Wyczyść styki spirytusem izopropylowym (90% stężenia) i miękką szczoteczką; wystrzegaj się wody, bo uszkodzisz obwody. – Sprawdź przewody: zmierz ich ciągłość w trybie omomierza – rezystancja powinna być bliską zeru. Jeśli multimetr ma funkcję Auto, przetestuj na źródle prądu stałego: podłącz do USB (5V) i obserwuj stabilność odczytu. W starszych modelach z 2015 roku kalibracja wymaga wkrętaka precyzyjnego: „Dostosuj potencjometr trymera do 0,00V na wejściu bez sygnału”.

Gdy kroki zawiodą, kup nowy multimetr – budżetowe modele jak UNI-T UT33D (ok. 50 zł) dają dokładność ±0,5% w zakresie 600V. Pamiętaj: zawsze odłącz źródło przed czyszczeniem, by uniknąć porażenia. Te działania rozwiążą 90% przypadków błędnych wartości napięcia.
