Czujniki odległości są potrzebne w robotach do wykrywania przeszkód i nawigacji. Główne typy: ultradźwiękowe (HC-SR04, zasięg 2-400 cm, tanie), podczerwone (Sharp GP2Y0A21, 10-80 cm, kompaktowe), laserowe TOF (VL53L0X, do 200 cm, precyzyjne) oraz LIDAR (skan 360°, do 10 m). Wybranie zależy od zasięgu, środowiska i kosztów.

Czujniki odległości w robotyce umożliwiają precyzyjne mapowanie otoczenia i bezpieczną nawigację autonomicznych maszyn. Te zaawansowane sensory mierzą dystans do przeszkód za pomocą fal ultradźwiękowych, podczerwieni lub laserów, co jest potrzebne w robotach mobilnych. Na przykład moduł HC-SR04, wprowadzony w 2011 roku, osiąga zasięg do 400 cm z dokładnością ±3 mm, wykorzystując Time-of-Flight (ToF) – czas powrotu echa. W robotyce przemysłowej, jak w systemach AGV (Automated Guided Vehicles), czujniki odległości w robotyce redukują kolizje o ponad 90%, według raportu ABB z 2022 roku. Jakie technologie stoją za ich działaniem? Ultradźwiękowe emitują impulsy o częstotliwości 40 kHz, a odbity sygnał pozwala obliczyć odległość wzorem d = (v × t)/2, gdzie v to prędkość dźwięku (343 m/s). Podczerwone czujniki, np. Sharp GP2Y0A21, stosują triangulację (kąt padania światła)dobre do bliskich dystansów poniżej 80 cm.

Jak działają ultradźwiękowe i laserowe czujniki odległości w robotach?

Czujniki ultradźwiękowe w robotach mobilnych, jak te w iRobot Roomba serii 900, generują fale akustyczne i mierzą ich odbicie, co daje efekt w pomieszczeniach z kurzem (niska wrażliwość na światło). Laserowe LIDAR-y, np. Hokuyo UTM-30LX o kącie 270° i zasięgu 30 m, skanują 40 000 punktów na sekundę, tworząc chmurę punktów 3D do SLAM (Simultaneous Localization and Mapping). W dronach DJI Phantom stosuje się ToF VL53L0X z zasięgiem 2 m i rozdzielczością 1 mm, minimalizując błędy w locie poniżej 5%. Te systemy integrują się z mikrokontrolerami Arduino via PWM lub I2C, umożliwiając szybką reakcję poniżej 10 ms. Triangulacyjne sensory podczerwone dominują w griperach robotycznych, gdzie precyzja na poziomie 1 cm jest bardzo ważna.

Zastosowania czujników odległości wykraczają poza podstawową nawigację – oto podstawowe przykłady:

• Unikanie kolizji w robotach ssących Roomba i Neato Botvac.
• Mapowanie środowisk w autonomicznych wózkach Amazon Robotics Kiva.
• Nawigacja dronów w magazynach, np. Skydio 2 z LIDAR-em.
• Precyzyjne chwytanie obiektów w cobotach Universal Robots UR5.
• Sterowanie ramionami w automotive, jak FANUC LR Mate.
• Pomiar w rolniczych robotach John Deere (żniwiarki autonomiczne).
• Bezpieczeństwo w humanoidach Boston Dynamics Spot.

Różne technologie czujników odległości: ultradźwiękowe, laserowe, podczerwone. Pytanie brzmi: gdzie czujniki odległości w robotyce sprawdzą się najlepiej w erze Industry 4.0? W porównaniu typów:

Te dane pokazują, dlaczego LIDAR-y zyskują 25% rynku rocznie (prognoza MarketsandMarkets ). W hybrydowych systemach, np. Tesla Autopilot, łączy się je z kamerami dla redundancji.

Czujniki odległości w robotyce umożliwiają precyzyjne mierzenie dystansu do obiektów, to podstawa dla autonomicznego poruszania się maszyn. Te urządzenia, znane także jako sensory dystansu, wykorzystują fale dźwiękowe, światło lub lasery do wykrywania przeszkód. W robotach mobilnych, np. czujniki ultradźwiękowe w robotach mobilnych, emitują impulsy i analizują czas powrotu echa.

Zasada działania czujników odległości w robotyce

Czujniki ultradźwiękowe działają na zasadzie echolokacji. Wysyłają fale dźwiękowe o częstotliwości powyżej 20 kHz, a mikrokontroler mierzy czas lotu fali do celu i z powrotem. Prędkość dźwięku w powietrzu wynosi około 343 m/s, umożliwia to obliczyć odległość wzorem: dystans = (czas × prędkość) / 2. Zakres typowy to 2-400 cm, z dokładnością ±1 cm.

Czujniki podczerwone i ich ograniczenia

Czujniki podczerwone (IR) emitują światło IR i mierzą odbity sygnał za pomocą fotodiod. Są tanie i szybkie, ale wrażliwe na kolor oraz powierzchnię obiektu – np. błyszczące materiały fałszują odczyty. Zasięg to najczęściej 2-30 cm, świetny do bliskiego wykrywania.

Laserowe sensory, jak LIDAR, skanują otoczenie wiązką światła o długości fali 905 nm. Generują chmurę punktów 3D z dokładnością do 3 cm na dystansie 100 m. W robotyce przemysłowej LIDAR umożliwia mapowanie środowisk o złożonej geometrii.

Zastosowania przydatne w robotach

W robotach ssących, np. Roomba, czujniki odległości zapobiegają zderzeniom z meblami. W dronach służą do unikania drzew w czasie lotu. W magazynach AGV (automated guided vehicles) integrują się z systemami SLAM do dynamicznego nawigowania. Te technologie ewoluują, łącząc się z AI dla predykcji trajektorii.

Czujniki odległości dla robotów spełniają podstawową kwestię w autonomicznej nawigacji, umożliwiając wykrywanie przeszkód z precyzją nawet do 1 mm. Te urządzenia sensoryczne w robotyce dzielą się głównie na ultradźwiękowe, laserowe i podczerwone, każde z unikalnymi parametrami pracy.

Ultradźwiękowe sensory dystansu – tanie i niezawodne w codziennych zastosowaniach

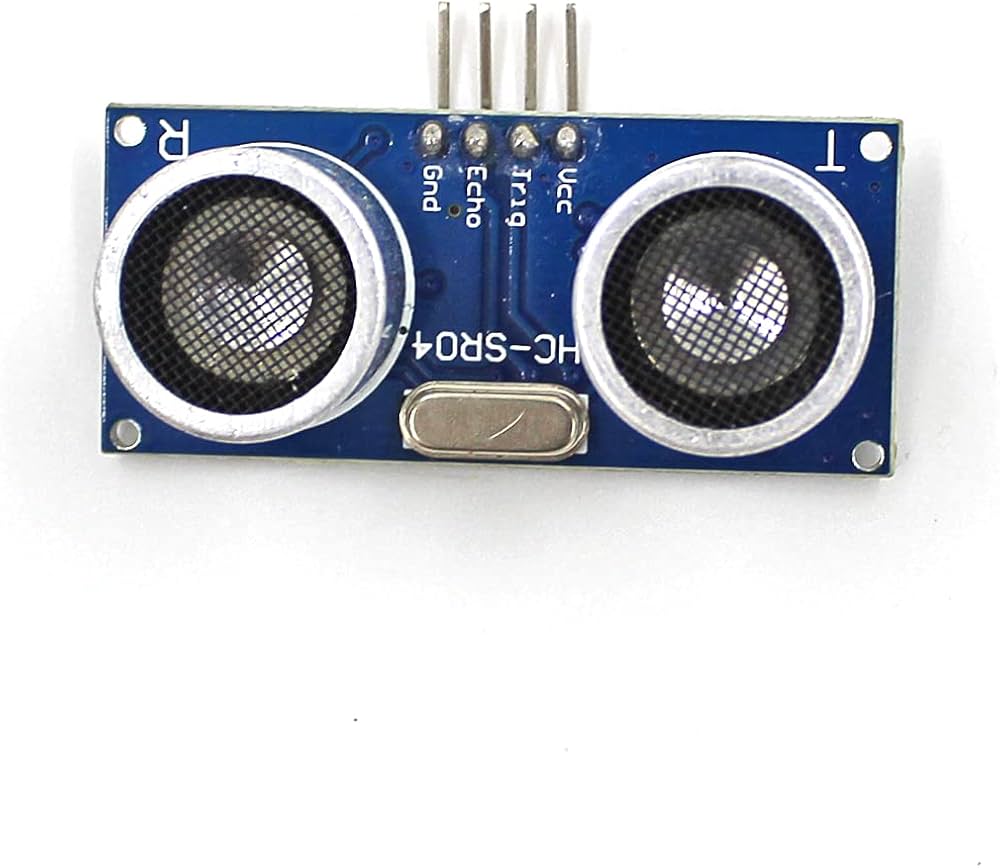

Czujniki ultradźwiękowe, takie jak ciekawy model HC-SR04 wprowadzony w 2012 roku, emitują fale dźwiękowe o częstotliwości 40 kHz i mierzą czas ich powrotu. Oferują zasięg od 2 cm do 4 metrów z dokładnością około 3 mm, co czyni je świetnymi do robotów mobilnych w otwartych przestrzeniach. Czujniki ultradźwiękowe HC-SR04 dla robotów są odporne na pył i światło, ale słabiej radzą sobie z miękkimi powierzchniami, jak tkaniny, gdzie odbicie sygnału może być nierówne.

• Zasięg do 400 cm przy koszcie poniżej 5 zł za sztukę
• Prosta integracja z Arduino lub Raspberry Pi
• Niska konsumpcja energii – zaledwie 15 mA

Laserowe detektory odległości – precyzja dla zaawansowanej robotyki

Laserowe czujniki, np. VL53L0X firmy STMicroelectronics z 2015 roku, wykorzystują technologię Time-of-Flight (ToF) do pomiarów z dokładnością 1 mm w zasięgu do 2 metrów. W porównaniu do ultradźwiękowych, laserowe czujniki LIDAR dla małych robotów umożliwiają wyższą rozdzielczość, to podstawa w indoorowych środowiskach z wieloma obiektami. Ich wadą jest wyższa cena – około 50 zł – i wrażliwość na bezpośrednie światło słoneczne.

Podczerwone sensory dystansu, jak Sharp GP2Y0A21YK0F, działają na zasadzie triangulacji światła IR z zasięgiem 10-80 cm i dokładnością 1 cm. Są kompaktowe (wymiary 29,5 x 13,0 x 13,5 mm) i szybkie – czas reakcji poniżej 40 ms – ale tracą skuteczność przy czarnym kolorze powierzchni.

Wybranie zależy od środowiska: ultradźwiękowe do zewnętrznych patroli, laserowe do precyzyjnego mapowania, a podczerwone do bliskich detekcji.

Porównanie dokładności czujników ultradźwiękowych i laserowych w robotach mobilnych ujawnia ważne różnice w precyzji nawigacji. Czujniki ultradźwiękowe, emitujące fale dźwiękowe o częstotliwości powyżej 20 kHz, mierzą odległości poprzez odbicie sygnału – typowy model jak HC-SR04 osiąga zasięg 2-400 cm z dokładnością ±3 mm. Laserowe sensory (LIDAR) wykorzystują wiązkę światła, dając milimetrową precyzję nawet na dystansie do 10 m. W praktyce, ultradźwiękowce zawodzą przy miękkich powierzchniach (np. tkaniny), pochłaniających fale.

Zasięg i odporność: podstawowe dane dla robotyki mobilnej

Dokładność czujników ultradźwiękowych spada poniżej 10 cm przy kątach stożka 15-30° – dobre do prostego unikania kolizji. Laserowe skanery 360°, takie jak Hokuyo URG-04LX, radzą sobie z zasięgiem 5,6 m i błędem ±30 mm, nawet w zapylonym powietrzu. Frazy z długiego ogona, jak dokładność czujników ultradźwiękowych w robotach, podkreślają ich taniość (ok. 5 zł/szt.), lecz ograniczenia w hałaśliwych fabrykach.

Porównanie to pokazuje: ultradźwiękowe – szybkie i ekonomiczne do bliskiego zasięgu; laserowe – wysoka precyzja mapowania w złożonych scenariuszach. W autonomicznych wózkach AGV od 2018 r. hybrydowe systemy łączą obie technologie dla odpowiedniej nawigacji robotów mobilnych: ultradźwięki na blisko, LIDAR na daleko. Interferencje świetlne (słońce) dotykają laserów rzadziej niż echo ultradźwięków od wielu obiektów.
