Czujnik ruchu PIR podłącza się do instalacji elektrycznej, zazwyczaj jako część obwodu przełączającego oświetlenie. Posiada trzy podstawowe zaciski: fazę wejściową (L), fazę wyjściową do lampy (L’) oraz neutralny (N). Przed montażem należy zawsze odłączyć napięcie w bezpiecznikach. Faza zasilająca trafia na zacisk L, a przewód prowadzący do oświetlenia na L’. Przewód neutralny łączy się z zaciskiem N. Po podłączeniu ustawia się parametry czujnika, takie jak czas świecenia i zakres czułości.
Czujnik ruchu PIR to niezastąpione urządzenie w nowoczesnych instalacjach elektrycznych, umożliwiające automatyczną detekcję obecności osób lub zwierząt. Działa na zasadzie pasywnego odbierania promieniowania podczerwonego (IR), co czyni go świetnym do sterowania oświetleniem, alarmami czy wentylacją. Popularny model HC-SR501 (produkowany od 2010 roku) osiąga zasięg do 7 metrów przy kącie detekcji 120 stopni, zużywając zaledwie 50 µA w trybie czuwania. Zastosowania czujnika ruchu PIR obejmują domy inteligentne, biura i przestrzenie publiczne, gdzie oszczędza do 80% energii na oświetleniu. Z pomocą soczewce Fresnela skupiającej promieniowanie IR, sensor ignoruje małe zmiany termiczne, skupiając się na ruchach o masie powyżej 20 kg.
Jak działa czujnik ruchu PIR i do czego służy?

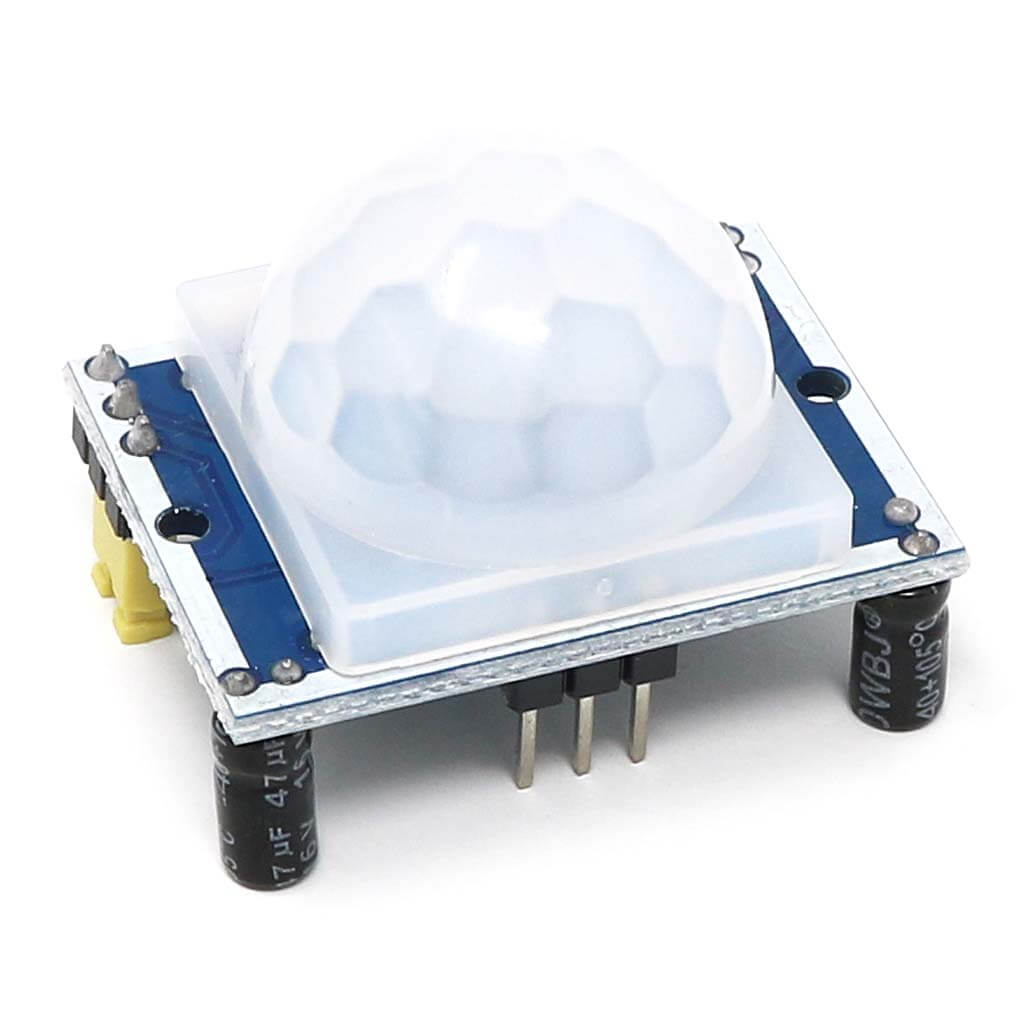

Czujnik ruchu PIR wykorzystuje element pyroelektryczny, który generuje sygnał elektryczny pod wpływem zmian temperatury ciała ludzkiego (około 36°C). Promieniowanie IR z otoczenia pada na sensor przez soczewkę Fresnela, dzielącą pole widzenia na strefy (najczęściej 50-100 promieni). Gdy obiekt porusza się między strefami, dochodzi do różnicy potencjału, wyzwalając impuls na wyjściu cyfrowym (HIGH/LOW). Moduł HC-SR501 oferuje regulację czułości (do 7 m), czasu opóźnienia (0,3-300 s) i trybu powtarzalnego (H/L). Służy głównie do automatyzacji: „Wiedziałeś, jak czujnik ruchu PIR poprawia bezpieczeństwo w domu?”. W systemach alarmowych integruje się z Arduino lub Raspberry Pi, wykrywując intruzów z dokładnością 95% w warunkach nocnych. W instalacjach HVAC redukuje zużycie prądu o 30-50%, aktywując wentylatory tylko przy obecności ludzi.
Podłączenie czujnika ruchu PIR do instalacji elektrycznej wymaga precyzji, by uniknąć zwarć. Najpierw sprawdź napięcie: moduły jak HC-SR501 potrzebują 5-20 V DC (nie AC!). Oto , jak podłączyć czujnik PIR:
- Odłącz zasilanie instalacji dla bezpieczeństwa.

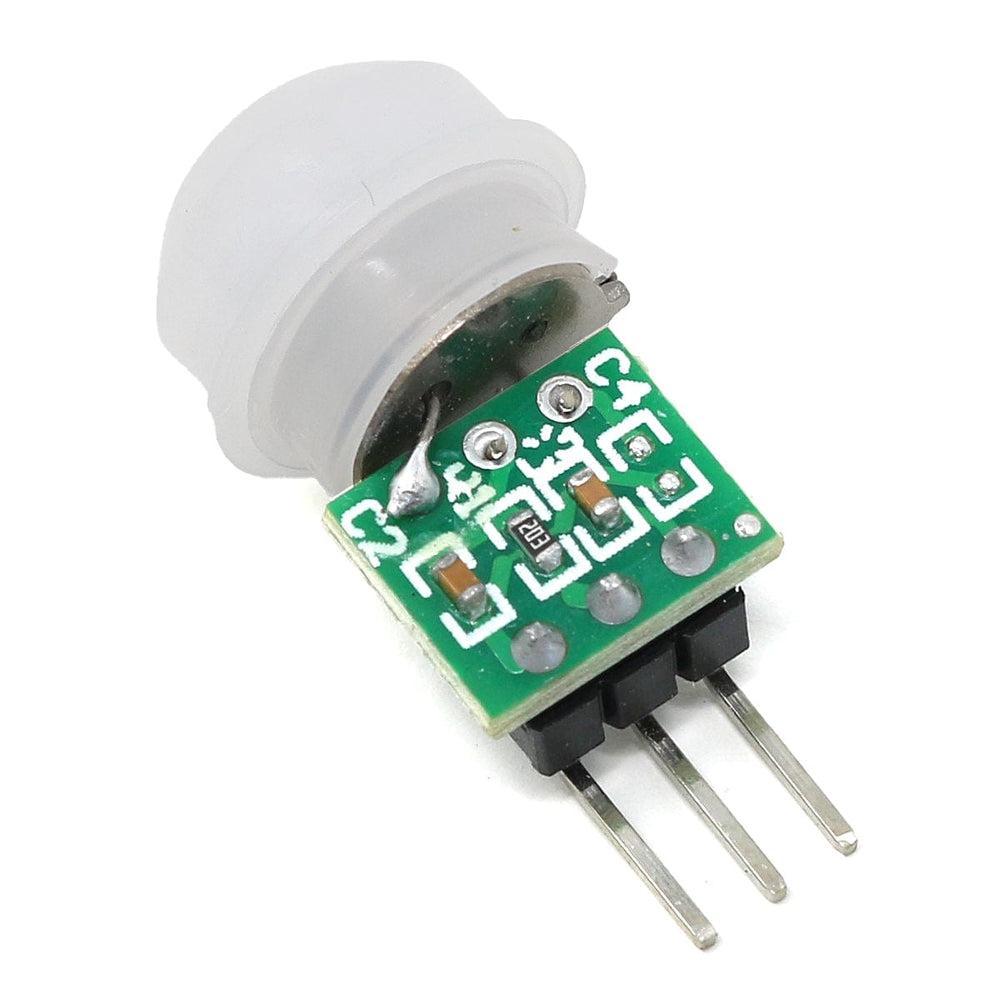

- Zidentyfikuj piny: VCC (czerwony, +5V), GND (czarny, masa), OUT (żółty, sygnał).
- Podłącz VCC do +5V z transformatora lub Arduino.
- Połącz GND z masą układu.
- OUTPUT do wejścia przekaźnika lub mikrokontrolera (np. pin 2 na Arduino).
- Dodaj kondensator 10 µF równolegle do VCC-GND dla stabilizacji.
- Ustaw potencjometry: czułość i czas za pomocą śrubokręta.
- Przetestuj: ruch powinien aktywować LED lub żarówkę przez przekaźnik 5V/10A.
Zasada podłączenia czujnika PIR w domowej sieci?
W domowej instalacji elektrycznej (230V AC) stosuj przekaźnik separujący niski prąd sensora od obciążenia. Na przykład, w schemacie z modułem Sonoff podłącz OUT do triggera przekaźnika, który załącza obwód oświetlenia. Uwaga: zawsze używaj diody flyback (1N4007) na cewce przekaźnika, by chronić sensor przed indukcyjnością. Dla zaawansowanych – integracja z systemem KNX via gateway Modbus. Pytanie: „Jak zwiększyć zasięg detekcji czujnika ruchu PIR?”. Dodaj zewnętrzną soczewkę (do 12 m) lub umieść w obudowie IP65 na zewnątrz (temperatura -20°C do +60°C). W praktyce, w blokach z 2022 roku instalacje z PIR zmniejszyły rachunki za prąd o 25% wg danych PGE.
Zasada działania czujnika PIR
Czujnik ruchu PIR wykorzystuje element pyroelektryczny, który generuje sygnał elektryczny pod wpływem zmian temperatury. Promieniowanie podczerwone z otoczenia skupia soczewka Fresnela, dzieląc pole widzenia na strefy. Gdy obiekt ciepły przemieszcza się między strefami, powstaje różnica potencjałów, wyzwalająca impuls. Detektor PIR ignoruje statyczne źródła ciepła, jak grzejniki. Typowy zasięg to 5-12 metrów przy kącie detekcji 90-120 stopni. Czas opóźnienia reguluje się od 10 sekund do 7 minut.
Główne zastosowania w instalacji elektrycznej
W instalacjach elektrycznych czujnik PIR służy przede wszystkim do automatyzacji oświetlenia w korytarzach, garażach czy podwórkach. Integruje się z obwodami 230V lub niskonapięciowymi 12V, współpracując z przekaźnikami. Czujnik PIR w instalacji elektrycznej redukuje zużycie prądu nawet o 70%, według informacji producentów jak Steinel czy Theben. Stosowany też w systemach alarmowych, wyzwalając sygnalizatory przy nieautoryzowanym ruchu. Montaż wymaga unikania bezpośredniego nasłonecznienia i źródeł ciepła, by zapobiec fałszywym wyzwalaniom.
Urządzenia te cechują się żywotnością ponad 10 lat przy codziennym używaniu. Sensor ruchu PIR to proste, ale efektywne rozwiązanie dla inteligentnych domów.
Czujnik PIR to przydatne i energooszczędne rozwiązanie, które automatycznie włącza światło po wykryciu ruchu. Montaż takiego detektora, choć może budzić obawy, jest prosty, jeśli zna się schemat elektryczny czujnika PIR. Wykrywa on promieniowanie podczerwone emitowane przez ludzi i zwierzęta, co jest elementarną sprawą do jego działania. Podstawowe modele pracują z napięciem 230V AC i sterują oświetleniem , bez potrzeby dodatkowych przekaźników w prostych instalacjach. Poniżej znajdziesz przejrzystą instrukcję, jak wykonać podłączenie czujnika ruchu do lampy .
Instrukcja montażu czujnika PIR w obwodzie oświetleniowym
Aby podłączenie było bezpieczne, przed rozpoczęciem prac zawsze odetnij napięcie w bezpiecznikach. Standardowy czujnik posiada trzy zaciski: fazę wejściową (L), fazę wyjściową do lampy (A lub L’) oraz neutralny (N). Podstawowy etap to poprawne rozprowadzenie przewodów zgodnie z poniższą listą.
- Krok 1: Doprowadź przewód fazowy (brązowy/czarny) z sieci do zacisku L czujnika. Przewód neutralny (niebieski) połącz z zaciskiem N.
- Krok 2: Z zacisku wyjściowego czujnika (A) wyprowadź przewód fazowy do lampy. Drugi przewód od lampy (neutralny) podłącz do tej samej szyny N, co czujnik.
- Krok 3: Zamontuj czujnik na wybranej wysokości (najczęściej 2-2.5 metra), skieruj go w strefę detekcji i zasil obwód. Przetestuj reakcję na ruch.
Dostosowanie ustawień i najczęstsze problemy
Po udanym montażu, skorzystaj z pokręteł na obudowie. Ustawiasz czas świecenia (TIME), który może wynosić od kilku sekund do nawet 20 minutoraz czułość na ruch (SENS), która pomaga uniknąć fałszywych wyzwoleń. Jeśli światło nie gaśnie, sprawdź, czy w polu widzenia nie ma źródła ciepła oraz, czy czas świecenia nie jest ustawiony na maksimum. Musimy wiedzieć, że detektor ma ograniczony kąt widzenia, najczęściej około 180 stopni, dlatego jego prawidłowa orientacja jest bardzo ważna. Z pomocą tym wskazówkom, samodzielna instalacja czujnika PIR stanie się prosta i bezpieczna.
Planowanie okablowania i konfiguracja modułów
Przed przystąpieniem do łączenia przewodów, podstawowe jest zapoznanie się z oznaczeniami na zaciskach. Standardowy czujnik ruchu posiada trzy zaciski: VCC (zasilanie +12V), GND (minus) oraz OUT (sygnał wyjściowy). Moduł przekaźnika ma najczęściej trzy grupy pinów: zasilanie (DC+, DC-), wejście sterujące (IN) oraz zaciski przekaźnika (COM, NO, NC). Ważnym krokiem jest dobranie zasilania obu modułów – VCC czujnika z DC+ przekaźnika, a GND z DC-. Następnie, sygnał wyjściowy OUT z czujnika podłączamy do wejścia sterującego IN na przekaźniku.
Pamiętaj o odpowiednim doborze napięcia – większość ciekawych zestawów pracuje na 12V DC. Jeśli zamierzasz sterować oświetleniem sieciowym 230V, bezwzględnie musisz podłączyć je do styków przekaźnika (np. COM i NO), izolując tę część obwodu od niskonapięciowej elektroniki sterującej. Jest to podstawowa zasada bezpieczeństwa, która zapobiega porażeniu prądem. Całą operację wykonuj przy wyłączonym napięciu!
Kalibracja czujnika i ostatnie testy układu
Po sprawdzeniu poprawności połączeń, możesz podać zasilanie. Standardowy czujnik PIR ma trzy potencjometry regulacyjne (czasami ukryte pod małymi pokrętłami): SENS (czułość), TIME (czas załączenia) i LUX (próg jasności). Dla typowego zastosowania, ustaw początkowo TIME na około 5-10 sekund, a LUX na minimum, by czujnik działał także za dnia. Gdy czujnik wykryje ruch, powinien załączyć przekaźnik – usłyszysz charakterystyczne kliknięcie, a dioda sygnalizacyjna na module się zaświeci.
Pomyślnie wykonane podłączenie czujnika PIR z przekaźnikiem daje ogromne możliwości : od automatycznego włączania światła w przydomowym garażu po sterowanie wentylacją w pomieszczeniu gospodarczym. Układ jest bardzo wszechstronny i tani w eksploatacji, a jego montaż zajmuje najczęściej nie więcej niż 30 minut. Kluczem sukcesu jest precyzja, spokój i dbałość o bezpieczeństwo w czasie pracy z instalacją elektryczną.
