Cyna do precyzyjnego lutowania elektroniki decyduje o trwałości i niezawodności obwodów drukowanych w urządzeniach mobilnych czy medycznych. Tradycyjna cyna ołowiowa, np. w proporcji 63/37 (Sn/Pb), topi się w 183°C, co ułatwia pracę z delikatnymi elementami SMD i THT. Jednak od 1 lipca 2006 r. dyrektywa RoHS zakazała jej użycia w nowych produktach UE, wymuszając przejście na bezołowiową cynę do lutowania. Ta ostatnia, jak ciekawy stop SAC305 (96,5% Sn, 3% Ag, 0,5% Cu), wymaga wyższej temperatury – około 217-220°C – co zwiększa ryzyko przegrzania wrażliwych chipów. Dodatek srebra w cynach srebrnych poprawia przewodność i odporność na pękanie, ale podnosi koszty o 20-30%. Która opcja sprawdzi się w precyzyjnym lutowaniu miniaturowych BGA?

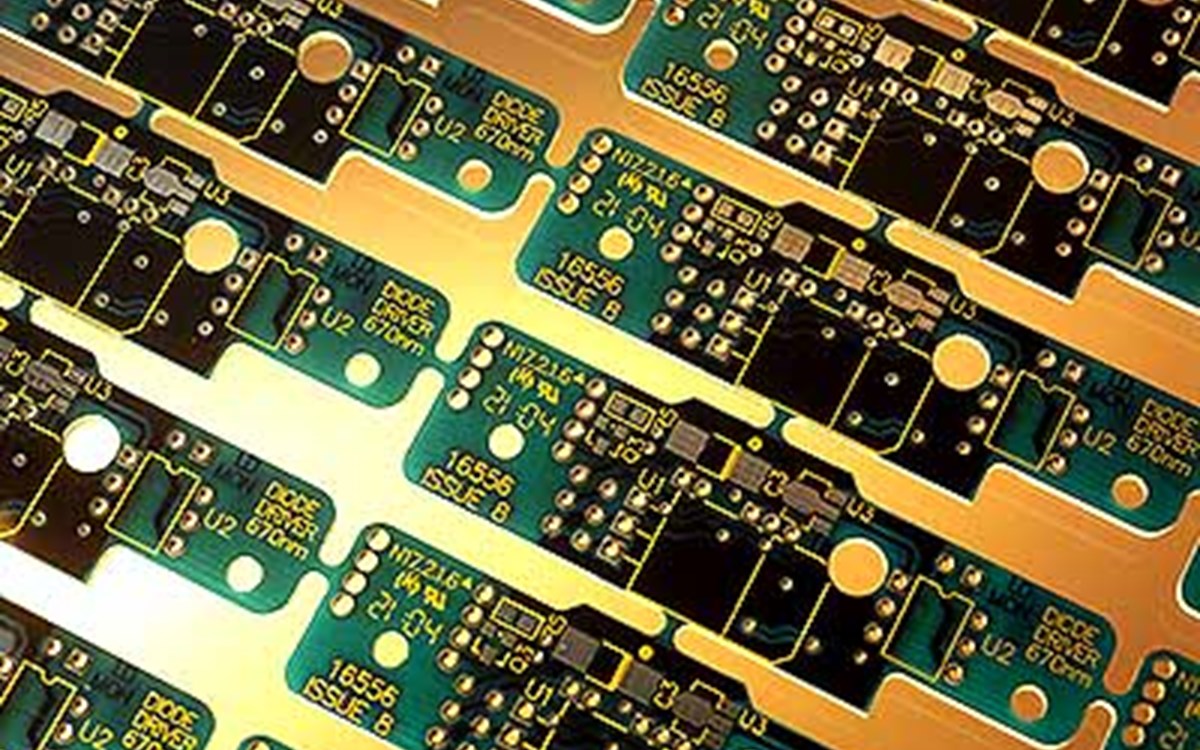

Jakie właściwości ma cyna bezołowiowa z srebrem do precyzyjnego lutowania SMD?
Bezołowiowa cyna z srebrem, taka jak SAC387 czy SAC405, zmniejsza tworzenie się związków międzymetalicznych (IMC), ważnych dla długoterminowej integralności złącz lutowanych. W porównaniu do ołowianej, wykazuje mniejszą skłonność do „tin whiskers” (włosków cyny), choć czyste Sn nadal je generuje. Temperatura topnienia wyższa o 35-40°C oznacza konieczność użycia stacji lutowniczych z regulacją PID i azotem ochronnym, by uniknąć utleniania. Fraza „najlepsza cyna do precyzyjnego lutowania elektroniki” często odnosi się do tych stopów, bo umożliwiają mniejszą porowatość (voiding poniżej 5% w testach IPC-A-610). Praktycy doceniają je za lepszą zwilżalność podkładek HASL czy ENIG (nawet 95% powierzchni).
Oto tabela porównawcza ciekawych cyn:
| Typ cyny | Skład chemiczny | Temp. topnienia (°C) | Zastosowanie w elektronice | Główne zalety/wady |
|---|---|---|---|---|
| Ołowiowa | Sn63Pb37 | 183 | THT, prototypy | Łatwa lutowność / Zakaz RoHS |
| Bezołowiowa SAC305 | Sn96.5Ag3Cu0.5 | 217-220 | SMD, BGA, mobilne | Ekologiczna / Wyższa temp. |
| Srebrna SAC405 | Sn96Ag4Cu0.5 | 215-218 | Precyzyjne QFN, medyczne | Wysoka przewodność / Droższa o 25% |
| Srebrna niskoagowa | Sn96.3Ag1Cu0.7 (LF35) | 219 | Automotive | Odporność na wibracje / Mniejsza płynność |
| Hybrydowa SnBi | Sn91Bi9 lub z Ag | 138-225 | Niskotemp. precyzyjne | Niska temp. / Kruchość |

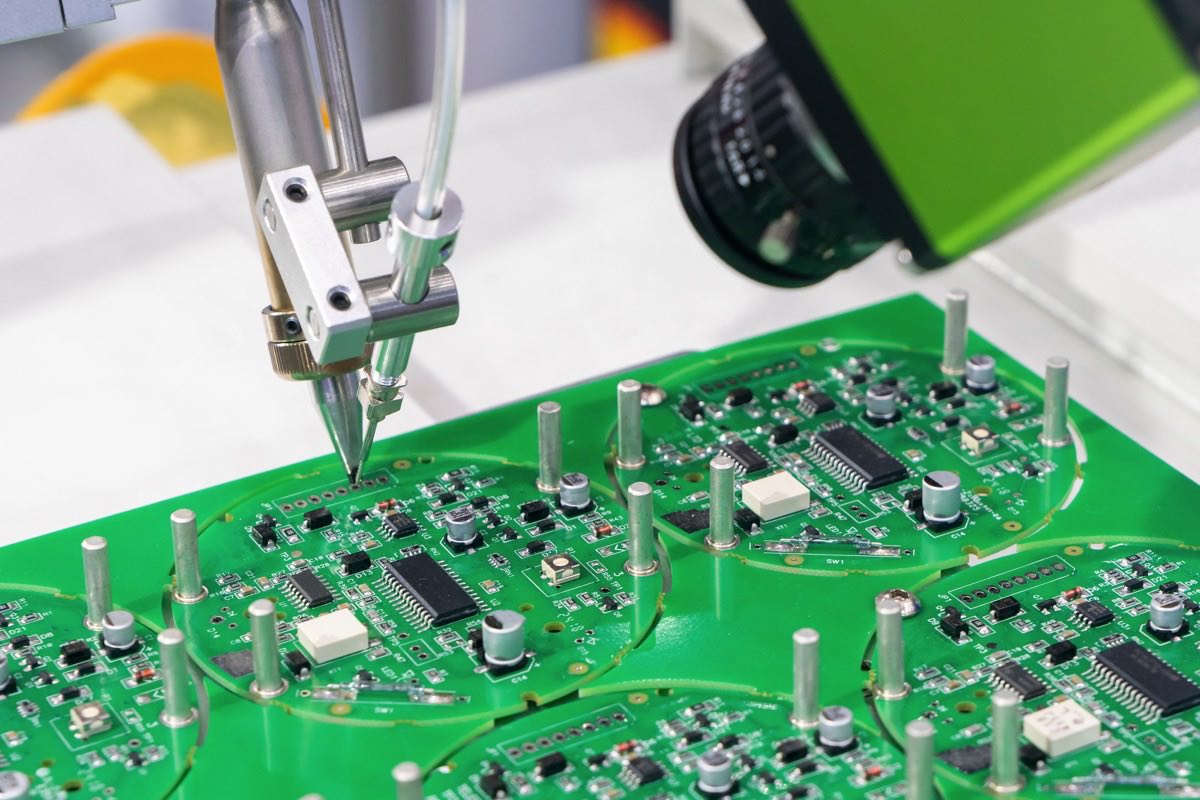

W precyzyjnym lutowaniu elektroniki lutowanie reflow z cyną srebrną daje powtarzalność na poziomie 99,9% w seriach powyżej 1000 szt., według norm IPC-7711/7721.
Czynniki wyboru między cyną ołowiową a bezołowiową?
Rozważając „różnice między cyną ołowiową a bezołowiową„, podstawa to grubość drutu – 0,5-0,7 mm dla SMD, z topnikiem no-clean RMA. Oto 5 ważnych kryteriów wyboru:
- Temperatura pracy: Ołowiana dla prototypów poniżej 200°C, bezołowiowa dla produkcji seryjnej.
- Odporność termiczna: Srebrna wytrzymuje cykle 1000x (-40/+125°C) bez pęknięć.
- Koszt: Ołowiana tańsza o 40%, ale nielegalna w UE.
- Ekologia: Bezołowiowa zgodna z REACH, redukuje Pb w odpadach o 100%.
- Jakość złącza: SAC305 zapewnia IMC grubości 3-5 µm po 5 reflowach.
Pytanie brzmi: czy w Twoim warsztacie lutowanie ręczne przeważa nad automatycznym? (Np. w lutowaniu ręcznym ołowiana nadal króluje w hobbystycznych projektach). „Precyzyjne lutowanie wymaga cyny z niską umieszczonością O2 (<20 ppm), by uniknąć black pad syndrome.” Dodatek bizmutu w hybrydach obniża temp. do 138°Cw sam raz dla elastycznych PCB (1,2). Wybranie zależy od normy IPC J-STD-001G klasa 3: .
Rodzaje cyny lutowniczej decydują o jakości i trwałości połączeń w elektronice. Wybranie dobrego drutu lutowniczego zależy od temperatury topnienia, składu chemicznego oraz metody lutowania. Rodzaje cyny lutowniczej dzielimy przede wszystkim na ołowiowe i bezołowiowe, z których każdy ma specyficzne parametry.
Główne rodzaje cyny lutowniczej stosowane ogólnie
Cyna ołowiowa – klasyka lutowania THT
Cyna ołowiowa, taka jak eutektyczny stop Sn63Pb37, topi się w temperaturze 183°C, co ułatwia pracę z klasycznymi lutownicami o mocy 30-60 W. Ten drut lutowniczy z rdzeniem topnika zapewnia doskonałą plastyczność i odporność na pęknięcia termiczne. Idealnie daje efekt w prototypowaniu i naprawach starszych urządzeń elektronicznych, np. w lutowaniu elementów przezotworowych (THT) na płytkach PCB. Jednak ze względu na toksyczność ołowiu, jej użycie jest ograniczone w nowoczesnej produkcji.
Krótko mówiąc, ołowiowa cyna lutownicza dominuje w hobbystycznych warsztatach.
⚙️ Bezołowiowa cyna lutownicza – standard RoHS
Bezołowiowa cyna lutownicza w elektronice, np. SAC305 (Sn96.5Ag3Cu0.5), wymaga wyższej temperatury – około 217-220°C – co oznacza lutownice powyżej 80 W. Ma srebro i miedź dla lepszej przewodności i wytrzymałości mechanicznej. Zastosowanie w lutowaniu powierzchniowym (SMD) na płytkach wielowarstwowych jest powszechne w przemyśle, np. przy montażu mikrokontrolerów czy układów BGA. Topnik no-clean w rdzeniu zmniejsza czyszczenie po procesie.
Inne warianty i ich nisze
Wysokotemperaturowa cyna Sn95Sb5 (temp. 245°C) służy do lutowania w środowiskach ekstremalnych, jak automotive. Niskotempowe stopy z bizmutem (ok. 138°C) ułatwiają naprawę wrażliwych chipów LED. Średnica drutu : od 0,5 mm do 1,5 mm – dobierana jest do precyzji: cienka do SMD, grubsza do THT.
Wybranie zastosowania cyny lutowniczej w lutowaniu PCB wpływa prosto na niezawodność całego układu. Zawsze testuj kompatybilność z podłożem, by uniknąć zimnych lutów.
Gdy przystępujemy do lutowania, ważnym parametrem, który determinuje dobór dobrego spoiwa, jest temperatura topnienia. Decyzja ta ma bezpośredni wpływ na trwałość połączenia oraz bezpieczeństwo delikatnych elementów elektronicznych. Odpowiednie dopasowanie temperatury topnienia spoiwa do temperatury pracy komponentów jest fundamentem solidnego połączenia lutowniczego.
Jak temperatura topnienia wpływa na proces lutowania?
Każdy stop lutowniczy topi się w ściśle określonym przedziale temperatur. Użycie spoiwa o zbyt wysokiej temperaturze topnienia może prowadzić do termicznego uszkodzenia płytki drukowanej lub wrażliwego na ciepło komponentu, takiego jak układ scalony. Z kolei lut o zbyt niskiej temperaturze topnienia może ulec rozmiękczeniu lub stopieniu ponownie w czasie pracy urządzenia, co grozi utratą połączenia. Dlatego podstawowe jest stosowanie spoiwa o odpowiedniej temperaturze topnienia, dającej bezpieczny margines poniżej maksymalnej temperatury pracy elementu.
Kryteria wyboru spoiwa na podstawie temperatury
W praktyce warsztatowej stosuje się głównie dwa zakresy temperatur topnienia, co definiuje podział na lutowanie miękkie i twarde. Poniższa lista przedstawia najpopularniejsze spoiwa wraz z ich ważnymi parametrami:
- Lut cynowo-ołowiowy Sn60Pb40: temperatura topnienia ok. 183°C; klasyczny lut do elektroniki.
- Lut bezołowiowy SAC305 (Sn96.5Ag3.0Cu0.5): temperatura topnienia w zakresie 217-220°C; faktyczny standard w produkcji.
- Lut cynowo-ołowiowy Sn63Pb37 (eutektyczny): topi się dokładnie w 183°C; zapewnia bardzo dobry wygląd spoiny.
- Lut srebrny typu „twardy”: temperatura topnienia powyżej 600°C; stosowany w chłodnictwie czy hydraulice.
- Lut z dodatkiem bizmutu (np. Sn42Bi58): temperatura topnienia ok. 138°C; świetny do napraw wrażliwych na ciepło komponentów.
- Lut z dodatkiem indu: pozwala uzyskać bardzo niskie temperatury topnienia, nawet poniżej 100°C.
- Lut do aluminium: wymaga specjalnych stopów i fluksów, topiących się w temperaturach 250-400°C.
- Stopy do lutowania wysokotemperaturowego (zawierające miedź czy fosfor): stosowane w mechanice przy temperaturach przekraczających 700°C.
Decydując o wybraniu konkretnego spoiwa, należy zawsze brać pod uwagę wymagania temperaturowe zastosowanych komponentów oraz warunki przyszłej eksploatacji. Wybranie lutu o zbyt niskiej temperaturze topnienia może skutkować awarią w podwyższonej temperaturze otoczenia. Dla typowych prac elektronika amatorska najczęściej sięga po bezołowiowy SAC305 lub tradycyjny Sn60Pb40, gdyż ich zakresy pracy są odpowiednie dla większości celów. W bardziej wymagających warunkach, jak lutowanie komponentów SMD czy naprawa układów BGA, precyzyjna kontrola temperatury i dobór spoiwa są podstawą.
Decydując się na naprawę komponentów SMD, wielu elektroników zadaje sobie pytanie: cyna bezołowiowa czy ołowiowa – która lepiej sprawdzi się w tej delikatnej pracy? Podstawową różnicą jest temperatura topnienia – ołowiowa topi się już w okolicach 183°C, w czasie gdy bezołowiowej potrzebuje ona najczęściej od 217°C do 227°C. To ważny parametr, który decyduje o łatwości lutowania, a także ryzyku uszkodzenia wrażliwych elementów płytki drukowanej.
Praktyczne wyzwania lutowania bezołowiowego
Użycie bezołowiowej cyny (np. ciekawego stopu SAC305) wiąże się z wyższymi wymaganami sprzętowymi. Potrzebujesz grota o świetnej wydajności termicznej oraz – co bardzo ważne – sprawnego i precyzyjnego stacji lutowniczej. Bez tego grot może nie utrzymać stabilnej temperatury, a lut może wychodzić matowy, ziarnisty (tzw. „efekt pomarańczowej skórki”) i o niższej jakości połączenia. Dla początkujących może to być frustrujące. Jednak kierunek jest jasny : od 2006 roku obowiązuje dyrektywa RoHS, która promuje eliminację ołowiu z elektroniki, więc praca z cyną bezołowiową to po prostu standard.
Co zatem wybrać do domowego warsztatu? Dla lutowania ręcznego elementów SMD, wiele osób nadal wybiera tradycyjną cynę ołowiową – właśnie ze względu na niższą temperaturę topnienia, lepsze zwilżanie i błyszczącą, estetyczną spoinkę. To ułatwia pracę, przede wszystkim przy drobnych komponentach jak rezystory 0805 czy układy QFP. Pamiętaj jednak o bezpieczeństwie: prace z cyną ołowiową wymagają dobrej wentylacji, a utylizacja odpadów : odpowiedzialności. Nie można jej używać do naprawy urządzeń, które później trafią na rynek unijny.
Ostateczny werdykt zależy więc od kontekstu. Do hobbystycznych, jednorazowych napraw – gdzie liczy się łatwość i pewność połączenia – sprawdzi się cyna ołowiowa. Do profesjonalnych prac, napraw nowoczesnej elektroniki zgodnie z obowiązującymi normami – konieczna jest bezołowiowa, wraz z inwestycją w odpowiedni sprzęt. Podstawą sukcesu – jakkolwiek wyboru – jest technika, doświadczenie i precyzja. W końcu w naprawach SMD nawet najdrobniejszy detal ma znaczenie.
